Картофелекопалка для минитрактора своими руками чертежи

Картофелекопалка для минитрактора

Картофелекопалка для минитрактора позволяет обрабатывать картофель, свёклу и другие корнеплоды. С её помощью работа автоматизируется, продуктивность существенно увеличивается, время работы сокращается.

Устройство зачастую подходит для огородов небольшой площади, но с помощью отдельных видов можно обрабатывать достаточно большие поля.

Специфика использования навесной картофелекопалки

Вне зависимости от используемого типа навесного оборудования работает картофелекопалка по стандартному принципу:

  • Устройство крепится с помощью стандартного навеса в задней части минитрактора;
  • При работе лемех погружается в землю на 25-30 сантиметров, после клубни вместе с землёй перемещаются на транспортный механизм;
  • Происходит очистка картофеля от грунта;
  • Очищенные клубни снова выбрасываются на землю. После достаточно собрать картофель.

Достоинства использования картофелекопалки трудно переоценить:

  • Минимальные потери урожая при уборке;
  • Бережливая работа – структура клубней не повреждается;
  • Высокая скорость сбора урожая;
  • Конструкция устройства очень простая, потому оно отличается простотой в обслуживании и ремонте. Также картофелекопалку можно сделать своими руками;
  • Навесное устройство можно крепить на различную сельскохозяйственную технику: минитракторы, мотоблоки, тракторы;
  • Некоторые модификации копалок укомплектованы бункером-накопителем, в который попадает картофель после очистки.

Виды картофелекопалок

Навесное оборудование крепится на задней навеске мототрактора. По типу конструкции копалка для минитрактора бывает однорядной и двухрядной.

Также картофелекопалки рознятся по принципу работы:

  • Транспортерная. Самое сложное устройство по конструкции. Спереди находится лемех, подрезающий землю при движении. Картофель с грунтом попадает в стальной решетчатый транспортёр, в котором клубни проходят очистку. Такие модели навесок достаточно дорогостоящие и больше подходят для фермерских угодий. Наиболее распространённые навески: ДТЗ -1Б, ДТЗ-1Т, ДТЗ-1Н, DK 1F;
  • Вибрационная или грохотная. Принцип работы устройства не отличается от транспортерного. Только вместо транспортёра используется обычная приваренная решётка, в которой при вибрации от работы очищаются клубни. Такой вид картофелекопалки больше всего подходит для домашнего применения. Тип работы характерный для моделей: ДТЗ -1В, ДТЗ-2В, 4UD-1.

Выделяют и другие виды устройств, это больше самодельные картофелекопалки к минитрактору:

  • Веерная. Используется окучник, к которому приваривают пруты в виде веера, который используется для очистки клубней. Такой вид навесов больше подходит для мотоблоков;

  • Барабанная. Картофель очищается от земли при вращении решетчатой конструкции, но при этом повреждается кожица овоща. Барабан крепится на вал отбора мощности прямым приводом. Спереди конструкции находится нож, подрезающий землю;
  • Конная. Нож спереди устройства подрезает землю и поднимает картофель. Очистка происходит на веере из стальных прутов, который приводится в действие колёсами с грунтозацепами. Очищенные клубни просто отбрасываются в сторону.

При изготовлении самодельной копалки стоит отдать предпочтение вибрационной модели. На фото предоставлен чертёж такой конструкции с размерами всех узлов.

Как сделать картофелекопалка для минитрактора своими руками

Конструкция картофелекопалки достаточно простая:

  • Рама, на которой крепятся основные конструкционные детали;
  • Решетчатый стол для очистки картофеля от земли;
  • Лемех, которым клубни вырываются с земли;
  • Механизма крепления навески с техникой (минитрактором);
  • Колёса – сталь или резина.

Кроме небольшого количества материалов нужно подготовить некоторые инструменты: сварку, болгарку, точилу, болты. Все элементы конструкции обязательно должны закрепляться сварочным аппаратом для надёжности.

Устройство картофелекопалки на минитрактор вполне можно изготовить самостоятельно, если использовать готовые чертежи и следовать предложенной схеме:

  1. Изготовление рамы. Рама должна быть прочная и надёжная. Для создания основного каркаса нужен уголок сечением 60*40 миллиметров или швеллер. Из листа стали, толщина которого около 6-8 мм, вырезаются косынки-усилители углов рамы и других узлов. Фиксируются детали сваркой или болтами. Оптимально комбинировать методы крепления;
  2. Сборка элеватора/решётки. Решётка сваривается из прутов и стальных полос диаметром около 10 миллиметров. Конструкция соединяется с валом, он способствует вибрированию решетчатого стола. Готовый элеватор закрепляется на раме болтами;
  3. Лемех. Трубу, диаметр которой 200 мм, разрезают болгаркой, выгибают кольцо. Готовый нож затачивается точилом. Закрепляется лемех на раме и элеваторе болтами (10 мм);
  4. Крепление колёс. Можно использовать вал с подшипниками или установить отдельно ступицы по сторонам навески;
  5. Крепление. Можно приобрести готовый прицепной механизм под используемую технику или изготовить самодельное крепление по принципу покупного;
  6. Колёса. Могут быть стальными или на резине. Оптимально иметь две пары. На стальных колёсах удобно передвигаться по твёрдой просушенной земле, в некоторых случаях нужны грунтозацепы. Если грунт влажный и рыхлый, больше подойдут колёса на резине, которые меньше проваливаются. В любом случае колёса должны быть широкими, чтобы картофелекопалка не погрузла в грунте.

Чтобы самостоятельно изготовить надёжную картофелекопалку, не нужны особые навыки или знания. Достаточно изучить чертежи, следовать описанной схеме и ознакомиться с предложенными видео.

С использованием навесного оборудования автоматизируются, а соответственно упрощаются различные работы. Так для посадки различных культур используется картофелесажалка для минитрактора, которую также можно изготовить самостоятельно из подручных материалов.

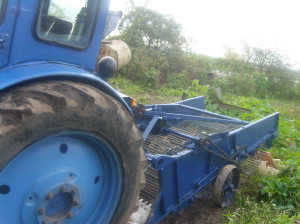

Картофелекопалка для минитрактора

Если в хозяйстве имеется минитрактор, то имеет смысл подумать о различном навесном оборудовании, которое может понадобиться к нему. Одним из наиболее популярных устройств является картофелекопалка для минитрактора. Дачникам и фермерам предоставляется возможность выбрать наиболее подходящую модель. В статье рассматриваются различные виды таких устройств, и даётся инструкция по самостоятельному изготовлению такого подвесного механизма.

Назначение

Мини картофелекопалка помогает хозяину извлечь картошку из земли на поверхность.

Принцип работы, который здесь применяется, состоит в следующем:

  1. Лемех погружается в землю на глубину, превосходящую ту, на которой находятся корнеплоды.
  2. При движении минитрактора он поднимает картофель, смешанный с землёй.
  3. Эта смесь постепенно перемещается назад и попадает на решётку.
  4. Там земля ссыпается в почву, а картошка дальше сдвигается назад и падает на грунт.
  5. После этого достаточно пройти по полю с ведром и собрать картошку с поверхности земли.

Картофелекопалка для минитрактора

Обратите внимание! Если сравнивать с выкапыванием картошки при помощи лопаты, то в этом случае существенно выше производительность труда, и тратится гораздо меньше физических усилий.

Использование картофелекопалок даёт владельцу следующие преимущества:

  1. Благодаря тому, что при уборке тратится гораздо меньше усилий, есть возможность уделять больше внимания качеству работы. При использовании таких агрегатов потери картошки намного меньше, чем при ручной уборке.
  2. Хотя важную часть работы делает механизм, тем не менее, обеспечивается бережливость по отношению к урожаю. Здесь практически не повреждаются корнеплоды.
  3. Уборка требует не только меньше сил, но и делается с гораздо большей скоростью.
  4. Навесная картофелекопалка имеет простой и понятный принцип работы. При этом эксплуатация такого подвесного устройства не вызывает сложностей.
  5. Для тех, кто не имеет достаточных финансовых средств для приобретения, или тех, кто любит мастерить своими руками, имеется возможность изготовить самодельное устройство.
  6. Картофелекопалку можно применять не только в качестве подвески к минитрактору, но и использовать с мотоблоком или обычным трактором.
  7. Существуют не только такие тракторные конструкции, когда корнеплоды извлекаются из земли, но и другие, где картошка попадает в специальный резервуар.
  8. В таких устройствах можно легко регулировать глубину погружения лемеха, в зависимости от необходимости.

Важно отметить! Одним из важных преимуществ таких агрегатов является их универсальность. С помощью этих устройств можно собирать не только картофель, но и другие корнеплоды.

Читать еще:  Минитрактор из луаза переломка

Разновидности картофелекопалок для минитрактора

Существует несколько разновидностей таких агрегатов. В статье рассмотрены разновидности однорядных устройств. Однако картофелекопалка для трактора может быть двухрядной. Такая конструкция позволяет существенно повысить производительность выполняемой работы.

Вибрационная

Одним из наиболее известных вариантов является вибрационная копалка для минитрактора. В процессе работы землю роет горизонтальный лемех. Он по своей форме напоминает перевёрнутую букву «П». Лезвие погружается в землю на глубину ниже, чем должны находиться картофельные клубни. При движении на лемех попадает смесь корнеплодов, рассыпанной земли, комков и камней.

Сзади расположены прутья, расстояние между которыми такое, что картошка не может выпасть между ними. К этой корзине подведён вертикальный поршень, который создает вибрацию. Картофель и камни такого же размера перемещаются постепенно назад и падают на землю. Комки разбиваются из-за вибрации, и земля просыпается на землю. Картошку, лежащую на поверхности земли, потом нетрудно будет собрать.

Интересно. Если планируется сделать картофелекопалку для минитрактора своими руками, то обычно выбирают именно эту конструкцию. Её также называют грохотной.

Транспортёрная

Схема работы здесь такая же, как и у вибрационной картофелекопалки. Однако имеются небольшие отличия. Вместо горизонтального лемеха здесь используются плоские зубья, направленные вперёд. Далее картофель попадает на ленту транспортёра, которая вращается от специального привода. По ней картошка перемещается назад и падает на землю. После этого её собирают. Примером модели, которая использует данный принцип, является транспортерный картофелекопатель Скаут для минитрактора.

Веерная

Такое устройство можно рассматривать как упрощённый вариант картофелекопалки. Лемех, который роет землю, напоминает штык лопаты. К его задней части веером приделаны металлические прутья.

Картошка и земля по лемеху перемещаются назад и попадают на прутья, затем падают на землю. Веерная копалка картофеля для минитрактора может быть использована не только на минитракторе, но и с мотоблоком.

Барабанная

В этом случае корнеплоды попадают во вращающийся барабан. При этом земля постепенно выпадает, и картошка, перемещаясь назад, падает на грунт.

Картофелекопалка барабанного типа

Конная

Этот копатель работает по другой схеме, чем те, которые были перечислены ранее. После того, как лемех выкапывает картошку, она перемещается назад. Там крутится колесо в плоскости, которая перпендикулярна направлению движения. Это колесо сталкивает картофель на землю пучками металлических прутьев в боковом направлении.

Самостоятельное изготовление картофелекопалки

Наиболее удобной качественной моделью будет вибрационная картофелекопалка для минитрактора. В этом разделе приводится инструкция по её изготовлению. В процессе самостоятельного создания этого агрегата нужно учитывать, что долговечность механизма обеспечивается качеством используемой стали и прочностью соединений. Последнее может достигаться болтовыми соединениями или сварочными.

Основой, на которой нужно будет закрепить всю конструкцию в этом устройстве, является прямоугольная рама. Её делают из трубы квадратного сечения 4 на 4 см. Её сваривают таким образом, чтобы получился прямоугольник размером 80 на 100 см.

На этой раме нужно установить крепления, идущие вниз. На них будут прикреплены лемех, вибрационная решётка и держатели для колёс. Сверху на ней будет установлен механизм, который будет обеспечивать вибрацию корзины.

Лемех

Этот нож будет поднимать в корзину картошку, перемешанную с землёй, предназначенную для обработки. Крепления для него находятся по бокам в передней части рамы. Лемех обычно представляет собой полосу крепкой стали, которую необходимо согнуть соответствующим образом. При этом середина должна быть расположена горизонтально, края – смотреть вверх. Передний край лемеха должен быть хорошо подточен.

Колёса

Здесь они являются не только средством передвижения, но и позволяют настроить глубину погружения лемеха. Ступицы присоединены к вертикальным металлическим трубам сечением 3 на 3 см.

К задней части рамы с боков приваривается два квадратных отрезка трубы, расположенных вертикально. Сечение у них должно быть 4 на 4 см. Вертикальные стойки от колёс продеваются в эти трубы и фиксируются с помощью болтов. Колёса находятся на оси, которая, кроме них, больше ни к чему не присоединена.

Если у владельца есть желание увеличить глубину, на которой работает лемех, то для этого достаточно сдвинуть вертикальные стойки колёс немного вверх. Если потребуется уменьшить такую глубину, то высоту колёс нужно будет откорректировать в противоположном направлении.

Обратите внимание! Желательно приготовить для работы хотя бы две пары колёс. Первая из них должна быть на резиновом ходу. Она подойдёт в том случае, если придётся работать на мягкой или влажной почве. Вторая – это колёса, имеющие стальной обод. Они будут удобны в том случае, если почва жёсткая.

Сетка

Она состоит из металлических прутьев, расположенных параллельно друг другу. Расстояние между ними таково, чтобы между ними не могли выпасть картофелины. В сетке прутья расположены параллельно направлению движения. В поперечном направлении они скрепляются узкими стальными полосками, к которым прутья должны быть приварены. Их края изогнуты вверх и крепятся к специальным держателям, которые присоединены к механизму, обеспечивающему вибрацию корзины.

Сетка для картофелекопалки

Сцепление с минитрактором

Спереди к раме при помощи сварки прикрепляется механизм, предназначенный для присоединения к минитрактору в качестве подвески.

Вибрационный механизм

К нему подсоединена корзина. Вибрация обеспечивается вращением небольшого диска с перпендикулярно установленным на нём стержнем. Диск вращается, стержень обеспечивает движение корзины вверх и вниз. Чем выше скорость вращения, тем более интенсивная вибрация.

Этот диск, как предусматривает чертёж, присоединён через переходный механизм к большому колесу, которое находится сбоку от рамы. Оно соединено резиновым шкивом с мотором минитрактора, который таким образом обеспечивает вибрацию.

Важно заметить! Если будут установлены дополнительные крепления для увеличения прочности механизма картофелекопалки, то это сделает данное устройство более надёжным и долговечным.

Использование картофелекопалки позволяет превратить выкапывание картошки в ненапряжённую работу. Кроме того, качество работы при этом будет более высоким, по сравнению с использованием обычной лопаты.

Самодельная или заводская картофелекопалка для минитрактора — чертежи, обзор характеристик и цен, видео

Содержание:

Оптимизировать рентабельность сельскохозяйственного предприятия помогают в большей мере агротехнические разработки. Одна, из самых популярных сегодня техник – это картофелекопалки для минитрактора. Эта техника помогает повысить время сбора картофеля минимально сократив при этом затраты на рабочую силу. Сегодня моделей этой техники представлено огромное множество. Что поможет легко выбрать ту, которая будет соответствовать вашим потребностям.

Устройство и принцип работы картофелекопалки

Навесную картофелесажалку устанавливают на минитрактор любой небольшой мощности, например МТЗ. При движении ножи разрезают землю на 25см и загребают картофельные клубни. Одновременно клубни направляются в решетку, которая вибрирует и отряхивает с них лишнюю землю. Оставшиеся чистые клубни попадают из решетки в междурядья, где их собирают руками. Все модели картофелекопалок можно разделить на два типа:

  1. Однорядная картофелекопалка. Используют для минитрактора и мотоблока.
  2. Двухрядная картофелекопалка. Используют при работе на тяговом тракторе с большой мощностью.

Эта конструкция стоит не дорого и при этом достаточно надежна и практична в использование. Все картофелекопалки для минитрактора имеют технические и эксплуатационные характеристики, которыми они отличаются между собой:

  • производительность труда. Обычно модели такой конструкции позволяют обрабатывать до 0,47 га/час.
  • процент потерь при сборке;
  • тип почвы, на котором может работать картофелекопалка.
Читать еще:  Снегоуборочный трактор мини

Учитывая эти технические характеристики, можно подобрать оптимальную модель для ваших угодий.

Все модели для минитрактора стоят дешевле чем большие комбайны и по производительности и эксплуатационным затратам вполне подходят для маленьких подсобных хозяйств.

Сделать такую конструкцию можно самостоятельно либо приобрести уже готовую в магазине. Сделать самостоятельно картофелесажалку вы можете, посмотрев тематическое видео, представленное в этой статье.

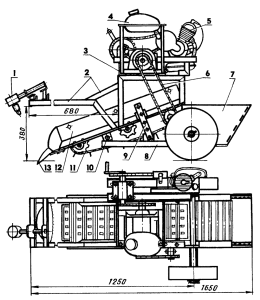

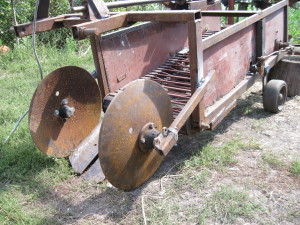

Самодельная картофелекопалка

Уникальность такой конструкции для минитрактора в том, что вы сами определяете толщину и прочность железа, которое использовать. А зависеть это будет от земли, где расположены ваши посадки.

Основа для такой техники будет сварная самодельная рама. Сваривают ее из уголков размером 63х40 и железного швеллера №8. Берутся железные пластины толщиной не менее 6 мм и изготавливается лемех. Сам лемех прикручивают к элеваторному кожуху болтами на10.

Элеватор должен крепиться под наклоном, для этого применяют крепления кожуха к раме. Из металлических рам делается корпус, который имеет цилиндрическую форму стакана. Втулки соединены между собой двумя валами, сделаны они из прочного металла.

Эти валы будут вращаться, а на шпонке размещены специальные звездочки с приваренными ступицами. Их легко можно сделать из использованной газовой трубы диаметром 25-30мм.

Следующим этапом делается барабан. Его конструкция состоит из двух роликовых цепей и стержня. Цепи надевают на стержень в форме колеса. Для более жесткой конструкции эти цепи закрепляют на два согнутых диска. Это колесо нужно приварить к дискам. Крепят его на две неподвижные оси. Затем монтируют опорно-транспортный узел. Входную ось вставляют в кожух с левой стороны. После этого закрепляют звездочку с подшипником.

Сделать картофелекопалку для минитрактора своими руками сложно. Для этого нужно иметь не только технические навыки, но и справляться с сваркой, легко разбираться в комплектующих. Сегодня железо стоит не дешево, особенно достаточной толщины. Если сложить все затраты для изготовления этой техники для минитрактора своими руками и сравнить ее с ценой на уже готовую копалку, то увидим, что разница не такая уж и большая. Легче купить готовую технику, так вы сэкономите еще и свое время.

Готовые картофелекопалки для минитрактора сегодня продаются на заводе изготовителе или во множествах форм. Которые занимаются специализированной сельхоз техникой. Рассмотрим некоторые из самых популярных моделей картофелекопалки подробнее.

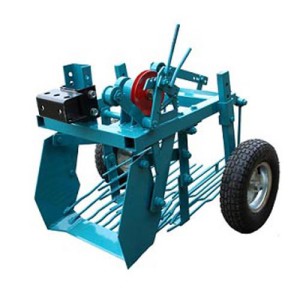

Картофелекопалка ККМ-3 для минитрактора

Эта модель для минитрактора подходит для собирания не только клубней картофеля, но и лука, свеклы, чеснока. Как и все картофелекопалки, она состоит из ножа и просевной решетки. Хорошо работает с минитрактором МТЗ-132Н и минитракторами схожих моделей. Весит такой агрегат 40 кг. Производительность труда у этой копалки ровна 0,05-0,2 га/час. Глубина, на которую захватывается почва, у этой техники ровна 20 см. Рабочая поверхность имеет 370 мм.

Стоит такая копалка по Росси в среднем от 14300 до 15800 тысяч рублей. У поставщика купить эту модель можно дешевле.

Картофелекопалка для мини-тракторов 4U-1

Производиться в Китае. Глубина захвата почвы100-150 мм. Скорость ВОМ минитрактора у такой копалки ровна 540об/мин. Производительность труда у такой техники ровна 0.2га/ч. Трактор, которой подходит для этой копалки, должен иметь не менее 25 лошадиных сил.

Стоит такая картофелекопалка в России в среднем от 20000 до 21000 тысячи рублей. Приобрести можно в фирмах, которые занимаются распространением сельскохозяйственной техники.

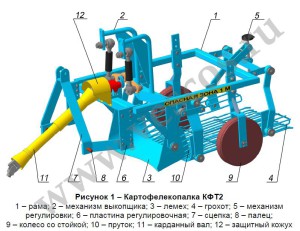

Картофелекопалка КФТ 2-00.000

Это однорядная картофелекопалка, предназначенная для работы на легкой почве. Агрегатируется с минитракторами «Белорус», МТЗ-082, МТЗ-082БС, Беларус-132Н. Вес этой техники равен 125кг. Захват почвы в ширину равен 580 мм, копает на глубину от 15 до 20 см. Производительность труда у такой копалки ровна 0,2 га/ час. Скорость работы у такой техники ровна 3-6 км/час.

Средняя цена по России ровна 46500-47500 тысяч рублей. Купить такую модель можно на заводе изготовители или у фирм специализирующих на сельскохозяйственной технике.

Картофелекопалка однорядная Z — 653/2

Это Польская картофелекопалка. Ширина обрабатываемой почвы у этой копалки ровна 625-675 мм. Весит она 320 кг. Требуется мощность минитрактора не менее 30 лошадиных сил. Производительность труда у этой техники равна 0,1 га/час. Скорость работы этой копалки ровна 1,5- 5 км/час. Капает почву на глубину от 20 до 25 см.

Купить в России эту технику можно только у фирм, занимающихся продажей специализированной сельхоз техники. Цена на такой товар ровна в среднем по России 115 000 тысяч рублей.

Как мы видим, цены на готовые картофелекопалки для минитрактора различны. В среднем по России такую конструкцию можно приобрести от 15 до 115 тысяч рублей. Все зависит от ее производительности и вида почвы, на котором вы собираетесь работать. В зимний период цены на такую технику значительно снижаются, а значит можно хорошо сэкономить.

Картофелекопалка своими руками — оборудование, материалы, порядок изготовления

Быстрый сбор урожая важен не только для фермеров, но и для хозяев приусадебных участков. Копка картофеля за один-два дня особенно актуальна в холодную, дождливую осень, когда трудно выбрать погожий день для выхода на поля. Ускорить работу поможет картофелекопалка, своими руками можно сделать простой и эффективный агрегат, по производительности не уступающий заводским аналогам.

Виды картофелекопалок

Картофелекопалки используют на рыхлых и средне уплотненных грунтах. Агрегаты для копки картофеля различаются:

  • размерами;
  • особенностями конструкции;
  • шириной рабочей полосы;
  • требованиями к очистке поля от сорняков;
  • способами очистки клубней от земли.

Своими руками мастера делают картофелекопалки нескольких видов. Наиболее популярны веерные и грохотные агрегаты. Более опытные мастера делают транспортерные и барабанные копалки для картофеля.

Картофельные ряды на полях, обрабатываемые с помощью тракторов и мотоблоков, должны быть ровными. Между рядами оставляют достаточно места для движения колес сельскохозяйственных машин.

Веерная картофелекопалка для мотоблока

Веерная картофелекопалка имеет несколько названий. Ее также называют стрельчатой копалкой и лапой. Производители сельхозтехники называют эту модель «Дельфин» из-за характерной формы плуга (лемеха). Агрегат прост по конструкции и хорошо извлекает клубни из земли.

  • Копалку прицепляют к мотоблоку.
  • Лемех острым концом взрыхляет землю.
  • Картофель извлекается из земли, попадает на наклонную поверхность лемеха и продвигается на металлические прутья.
  • Земля отделяется от клубней и сыплется на пашню сквозь прутья.
  • Картофель, продвигаясь вверх по приподнятым прутьям, падает на землю, где его можно собрать.

Копка веерной копалкой допускает наличие на поле редкого и невысокого сорняка. Картофельную ботву перед уборкой урожая скашивают.

Делаем веерную картофелекопалку своими руками

Для работы понадобится болгарка, сварочный аппарат, дрель и сверла по металлу, болты. Также понадобятся материалы:

  • листовая сталь толщиной 3-4 мм для изготовления ножа (лемеха);
  • болты диаметром 10-12 или более мм;
  • стальной профиль прямоугольного сечения или толстый стальной лист для изготовления стойки-держателя и кронштейна.
  • круглый стальной прут или арматура (не рифленая) диаметром 8-10 мм.

Кроме этого, понадобится мерная лента, карандаш для черчения по металлу. Порядок работы по изготовлению веерной картофелекопалки:

  • В средней части лемеха сверлят два отверстия для крепления к стойке.
  • К расширенной части ножа (слева и справа от выпуклой части) приваривают куски стальных прутов (так, чтобы они расходились вверх и в стороны «веером»). Длина прутов — 47-50 см. Иногда прутья гнут в виде маршевой ступеньки.
  • К лемеху болтами крепят стойку-держатель. Высота стойки зависит от конструкции мотоблока. Стойку-держатель можно приварить непосредственно к плугу, не используя болты.
  • К верхней части стойки приваривают кронштейн с заранее просверленными отверстиями (для соединения картофелекопалки с мотоблоком).
  • Для прочности конструкции нижнюю часть лемеха, направленную к земле, усиливают приваренной полоской металла.
Читать еще:  Трактор т4 алтай

Преимуществом веерной картофелекопалки перед другими агрегатами является ее надежность. Этот агрегат может использоваться не один год. В нем нет вращающихся частей, которые при больших нагрузках приходят в негодность. Подкапывание картофеля осуществляется быстро и качественно.

К недостаткам агрегата относят небольшую ширину вскопанной полосы (20-25 см), из-за чего потери урожая достигают 20 %. Нож веерной картофелекопалки повреждает часть клубней, из-за чего они становятся непригодными для длительного хранения и продажи.

Грохотная картофелекопалка

Этот агрегат для копки картофеля также называют вибрационной картофелекопалкой, копалкой-трясучкой. Грохотная картофелекопалка состоит из трех частей — ножа, движущейся решетки с механизмами, обеспечивающими ее вибрацию, и металлического каркаса (рамы).

Картофелекопалка изготавливается в течение нескольких часов, работа требует опыта и навыка работы с сельхозтехникой. Для изготовления агрегата понадобятся:

  • болгарка;
  • сварочный аппарат;
  • дрель, сверла по металлу;
  • металлический профиль со стороной квадрата 2,5 см;
  • стальной лист толщиной 3-5 мм;
  • проволока стальная диаметром 8 мм (или арматура не рифленая того же диаметра);
  • колеса;
  • болты, шарниры, рычаги, эксцентрик, мерная лента, расходные материалы.

Также понадобится линейка и карандаш для разметки. Порядок работы при изготовлении грохотной картофелекопалки:

  • отмеряют и нарезают металлический профиль для рамы (каркаса);
  • сваривают каркас;
  • в нижней части каркаса приваривают стойки для колес;
  • внутри каркаса приваривают держатели для шарниров, на которые будет подвешиваться грохот;
  • приваривают к каркасу кронштейны для установки редуктора и механизмов, которые будут создавать в агрегате возвратно-поступательные движения (вибрацию);
  • из металлических прутьев сваривают короб-просеиватель (грохот);
  • грохот на шарнирах подвешивают внутри каркаса;
  • на кронштейны крепят редуктор, другое оборудование для создания вибрации, соединяют их с грохотом. При работе вращение вала мотоблока передается через механизмы (рычаг и шатун) на грохот, колебания создают вращение эксцентрика;
  • из стального листа вырезается и изгибается до нужной формы нож картофелекопалки;
  • нож-лемех на шарнирах крепится к нижней части рамы и грохоту;
  • на агрегат надевают и закрепляют колеса.

Лемех-нож для гравитационной картофелекопалки делают разной формы. Он может быть согнутым и заостренным, выпуклым и вогнутым. Копка картофеля происходит следующим образом:

  • Лемех заглубляется в грунт и срезает его вместе с клубнями.
  • Нож постоянно колеблется в соответствии с колебаниями грохота, срезает грунт с картофелем и немного подкидывает клубни вверх, в грохот. Грохот совершает вибрационные, возвратно-поступательные движения в раме.
  • Очищенные клубни скатываются с решетки и падают на пашню за картофелекопалкой (или сбоку от полосы, в зависимости от конструкции агрегата).

Вибрационная картофелекопалка используется для уборки картофеля на больших площадях. Этот агрегат имеет ряд достоинств:

  • Захват полосы составляет 38-40 см.
  • Глубина проникновения ножа в почву — 20-25 см.
  • Потеря урожая составляет, в зависимости от сорта картофеля и сыпучести грунта, от 2 до 10%.
  • Вибрационная картофелекопалка имеет и ряд недостатков. Они обусловлены особенностями конструкции.
  • Вибрации грохота-просеивателя передаются на рычаги управления мотоблоком, что делает длительную работу утомительной.

При копке участок нужно полностью очищать от сорняков и картофельной ботвы. В противном случае трава и ботва будут набиваться под решетку грохота и в крепления колес.

В улучшенных картофелекопалках грохотного типа вибрацию гасят, устанавливая два эксцентрика вместо одного.

Транспортерная картофелекопалка

Транспортерные (конвейерные) картофелекопалки делают как большими, так и совсем миниатюрными. Картофельные клубни и грунт взрыхляют ножом-плугом. Срезанный материал поступает на движущуюся ленту и сепарируется.

Лента представляет собой решетку из металлических прутьев или трубок, расположенных параллельно друг другу. Они закреплены в подвижном ободе конвейера (цепи). Транспортерную ленту также изготавливают из стальной сетки и резины на тканевой основе. Грунт просыпается вниз через решетку или отверстия, картофель перемещается на пашню, либо в приемный бункер.

Движение транспортера осуществляется при передаче крутящего момента от вала мотоблока (трактора) через редуктор, цепи, зубчатые передачи.

Копалка с транспортерной лентой имеет широкий нож, который подрезает почву на 10-18 см. Поэтому потери урожая при ее использовании составляют не более 2-5%. Нож вырезается из толстого стального листа и крепится к раме на тяги и болты.

Самостоятельное изготовление транспортерной картофелекопалки возможно при наличии опыта подобных работ. Агрегат можно сделать, изучая схемы работы заводских машин подобного типа.

Существует множество конструкций транспортерных картофелекопалок, каждый мастер вносит в изделия новые элементы и усовершенствования. Процесс создания конвейерной копалки включает следующие шаги.

  • Сварка рамы (каркаса) из стального профиля квадратного сечения и уголков.
  • Изготовление из листовой стали ножа-лемеха.
  • Установка в каркас валиков или колес для транспортерной ленты.
  • Сборка конвейерной ленты из цепи, стальных прутьев, другого материала.
  • Монтаж кронштейнов и креплений для редуктора и зубчатой передачи.
  • Установка в каркас транспортерной ленты и механизмов.
  • Установка на каркас ножа (лемеха) и колес.

Картофелекопалка барабанного типа

Картофелекопалки с барабаном хорошо показали себя при сборе урожая на больших площадях. Этот агрегат состоит из трех частей:

  • рамы с колесами;
  • ножа (лемеха);
  • вращающегося барабана, сделанного из стальных прутьев.

Нож крепится к раме на шарнирах. Он подрезает грунт, который вместе с клубнями поступает в барабан. При вращении барабана комки почвы разбиваются и земля через решетку просыпается вниз. Картофель перемещается к торцу барабана и выпадает на пашню.

Барабан через зубчатые передачи, цепи и редуктор соединен с валом трактора, откуда на него передается крутящий момент. Широкий нож глубоко подсекает грунт, что снижает потери урожая до минимума, а прохождение клубней по полости барабана не наносит им повреждений. Этот агрегат оправдывает затраты и время на его изготовление высокой производительностью.

Какая картофелекопалка лучше?

Если не хочется тратить деньги на покупку картофелекопалки заводского производства, можно сделать этот агрегат самостоятельно. Для небольших участков достаточно сделать простую веерную копалку. Если картофель ежегодно выращивается на больших площадях, не только для себя, но и на продажу, лучше выбрать грохотную либо транспортерную картофелекопалку.

Механические устройства для копки картофеля позволяют быстро собрать урожай и очистить его от земли. В то же время, при механизированной уборке всегда будут потери урожая, так как стальной лемех не извлекает клубни из разросшихся в стороны картофельных кустов. Картофелекопалки не выкапывают клубни, сидящие глубоко в грунте. Такое случается, если земля слишком рыхлая и плодородная.

Видео-обзор картофелекопалки в деле

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
