Самодельные снегоходы из мотоцикла иж планета

Снегоходы из мотоциклов

В зимний период использование мотоциклов в заводском оснащении практически невозможно.

Единственными, кто может хоть как-то двигаться по снежному покрову – это мотоциклы, оснащенные боковыми прицепами, а ведущее колесо переобуто в резину с глубоким протектором.

Но и то, не на всех поверхностях возможно использовать такие мотоциклы.

По не расчищенным дорогам иногда возможно перемещаться только на снегоходах. Но не у всех есть возможность приобрести снегоход, да и не всегда это экономически целесообразно.

В таком случае на выручку приходят «умелые руки». Ведь вполне возможно переоборудовать обычный колесный мотоцикл в полноценный снегоход, причем даже особо вмешательства в конструкцию не требуется.

Поэтому летом такой мотоцикл можно использовать по прямому назначению, а зимой переоборудовать его в снегоход.

Понятное дело, дорогие спортивные или туристические байки переделывать вряд ли кто согласиться, а вот отечественные «трудяги» переделать вполне можно.

Далее рассмотрим, как же можно сделать снегоход из самых распространенных советских мотоциклов – «Минск», ИЖ, Урал. Также рассмотрим в качестве снегохода мотоблоки, которые сейчас стали очень популярны в приусадебном хозяйстве.

Снегоходы на базе «Минск»

Начнем с самого малого представителя отечественного мотопрома – мотоцикла «Минск». Он хоть и оснащается 125-кубовым мотором, но вполне способен выступить как снегоход, причем умельцы «умудряются» сделать из него снегоходы двух типов.

Первый тип – колесно-лыжный. Конструктивно в мотоцикле особо ничего не меняется, однако с него снимаются колеса. Вместо переднего колеса устанавливается широкая лыжа.

Причем делается она очень просто – берется труба в качестве стойки, с помощью крепежного элемента и вала оси колеса лыжа крепиться к передней вилке. Внизу к стойке на шарнире присоединяется широкая металлическая полоса с завернутым передком.

Относительно задней части снегохода, то здесь несколько сложнее. Делается модуль, который крепиться на место заднего колеса.

В конструкцию модуля кроме рамы входит задний мост от УАЗ, но несколько модифицированный. Ведомая шестерня моста заменяется на заднюю звездочку мотоцикла ИЖ. Привод на мост осуществляется через промежуточный вал, но все же он остается цепным.

В качестве колес используются камеры от прицепа ПТС-2-4, но для надежности боковины камеры укрепляются боковинами шин. Диски для облегчения делаются сварными из прутов, а закрепляется камера к ним при помощи ремней.

Cнегоход на базе «Минск» способен развить скорость до 45 км/ч.

Второй тип снегохода из «Минск» — гусеничный. Причем впереди снова используется лыжа, крепящаяся к вилке. Сзади же тоже установлен модуль, но состоящий из рамы и двух валов, закрепленных на ней.

Передний вал оснащен звездочками. Две большие звездочки – приводные для гусеницы, и малая звездочка для привода вала. Задний вал оснащен катками. Между этими валами натянута гусеница, сделанная из клиновидных ремней и пластиковых планок.

Привод осуществляется через промежуточный вал. Гусеничная версия «Минска» способна разогнаться уже до 50 км/ч. И это только два вида из многочисленных.

Инженеры и дизайнеры не плохо поработали над мотоциклом иж Юнкер, один из замых красивых моделей отечественного производства.

В народе мотоцикл Jawa 350 пользовался немалой популярностью давайте ознакомимся с его техническими характеристиками.

Читать еще:  Плуг самодельный для минитрактора

Снегоходы ИЖ

Прейдем к мотоциклам среднего класса – ИЖ. Распространенными типами снегоходов, которые делаются из этих мотоциклов являются все те же колесный и гусеничный.

По сути, даже конструктивно снегоходы на основе «Минск» и ИЖ сходны. Однако часто вместо лыжи впереди используется колесо, сделанное из камеры, с бортовинами от шины.

Но в таком случае передняя вилка переделывается, поскольку такое колесо значительно шире стандартного. Хотя можно и воспользоваться все той же лыжей.

Что относительно гусеничной версии, то разница обычно сводиться к размерам самой гусеницы, и как следствие – гусеничного модуля.

Снегоходы из «Урал»

А вот мотоциклы «Урал» в качестве снегоходов используются чаще в гусеничном варианте. Особенностью их является то, что сам мотоцикл является достаточно тяжелым, да еще и имеется карданный привод заднего колеса, поэтому обычным гусеничным модулем с цепным приводом не обойтись.

Конструкция модуля для «Урала» значительно сложнее, да и привод организовывается другим способом – через редуктор. Поэтому в конструкцию рамы мотоцикла тоже вносятся изменения, иначе высота мотоцикла увеличиться, что произведет к завышению центра тяжести, и как следствие – снижение устойчивости.

Снегоходы из мотоблоков

Конструкция же снегоходов из мотоблоков значительно проще, независимо от модели мотоблока.

В них редукторный привод обеспечивает вращение двух колес. Поэтому чтобы сделать снегоход достаточно вместо стандартных колес установить широкие катки со снегозацепами.

Некоторые умельцы идут дальше, устанавливая на приводные валы гусеничные модули, представляющие собой три катка, закрепленных на оси, на которые надета гусеница. Ведущим катком обычно выступает средний, поэтому его делают зубчатым, а два остальных являются направляющими.

Здесь рассмотрены только самые популярные виды снегоходов на базе отечественных мотоциклов, а также мотоблоков. Хотя разновидностей снегоходов значительно больше.

Как правильно подобрать длину гусениц для снегохода вы можете узнать в нашей статье.

Детский снегоход Polaris 120 INDY, прекрасная модель для начинающих любителей активного отдыха.

Фотогалерея

Мы предлагаем вашему вниманию, подборку фото снегоходов своими руками из отечественных мотоциклов. Но оказывается такие «поделки», можно делать не только из старых мото, в дело идут также автомобили и велосипеды.

Видео

Автор демонстрирует свое изобретение, в виде самодельного снегохода-вездехода. Техника прекрасно справляется с глубоким снегом и водными преградами. Этот аппарат прекрасно подойдет для экстремальных прогулок.

Приключения популярного советского мотоцикла иж-юпитер 4, на севере. часть 5 заключительная.

В конце ноября 2017года насмотревшись картинок на тему каракатов, я решил делать трицикл и приступил к сбору металлолома и прикладыванию железок, друг к другу.

Взяв колесо с остатками «бурановской» гусеницы, я выпилил с него ступицу и приварил к ней звезду на 13 зубьев.

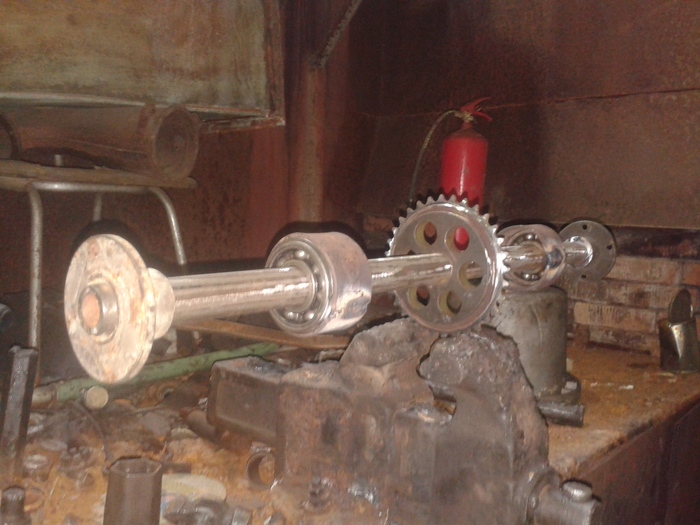

в качестве задней оси, использовал рулевую тягу от КрАЗ 255. Это толстостенная труба диаметром 35мм.К ней подобрал пару подшипников в размер и также нашел звездочку на 32 зуба.

Не найдя подходящих корпусов на подшипники, изготовил их из стальной ленты. Конструкция принимала уже внятный вид.Также нашел какой-то водопроводный фланец и сделал из него ступицы.

Сложил всё в кучу и начал думать, как это связать всё таким образом, чтобы не развалилось.

Начал строить раму.

Снял, обварил и покрасил раму

Читать еще:  Рама самодельного минитрактора

Возник вопрос, а какие же колеса использовать. Сначала хотел с уаза, но они слишком тяжелые. С нивы полегче, но тоже не очень. Хотел даже поставить ижевские, но тоже отказался.В конце концов, решил делать колеса низкого давления, они наиболее подходили для зимней езды, о чем потом не пожалел.

дело пошло дальше.

В итоге получилась такая съемная тележка.

Получился очень веселый снеголет, с возможностью переоборудования обратно в мотоцикл при помощи только нескольких гаечных ключей.

После зимы стало ясно, камеры боятся солнечного света. Решил запаковать их в другие камеры, посмотрим что выйдет, Сейчас зима кончилась и зимняя амуниция ждет следующей зимы в сарайчике.

Так закончились эксперименты со старым ижаком. Можно сделать вывод, мотоцикл весьма живуч и сносно переживает все издевательства. Сейчас май и снега стало меньше. Мотоцикл перестроил в исходное состояние.

Найдены возможные дубликаты

до -27 заводится хорошо. свыше, беру теплые свечи из дома и меняю сразу перед запуском.

Войлок на карбюраторе, чтобы не обмерзал. В метель до 25 м/с ветер, бывало остывал мотор на холостом ходу.

Офигенно получилось! Смотрю и почему то в памяти всплывают картинки из журнала Моделист Конструктор.

Очень круто, молодец.

Не такой рукожеп как я)

Приключения популярного советского мотоцикла иж-юпитер 4, на севере. часть 2

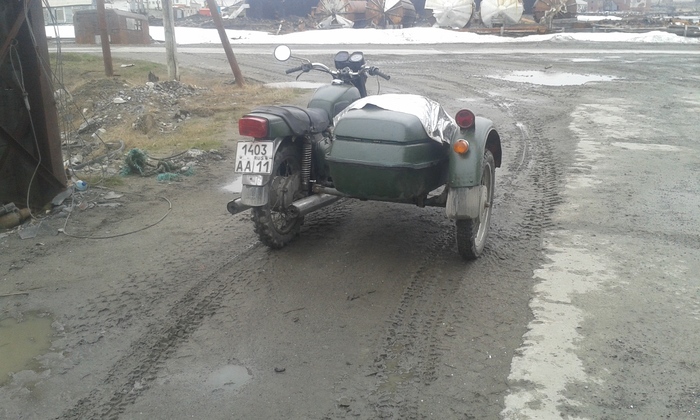

Всю следующую неделю я разбирал иж и удивлялся. Сперва расскажу о конструкции:

передняя вилка была от иж»Орион» с дисковым тормозом, немудрено, что от тормоза осталось только сам диск на колесе и часть ручки на руле, (позже ручку и тормозной диск я снял, т.к. восстанавливать передний тормоз не собирался). Далее на мотоцикле стоял явский карбюратор Jikov (в последствии будет заменен на китайский к-65, ввиду критического износа заслонки, из-за чего приходилось постоянно настраивать холостой ход и был плохой запуск зимой).

Еще порадовало шипастое заднее колесо.

Теперь перейдем к забавностям, Первое что бросилось в глаза, это свеча левого цилиндра, сначала удивило, что она под ключ на 24, после того как я её наконец выкрутил, понял наконец в чем дело.

Это свеча с пускача трактора т-170, когда резьба на головке цилиндра успешно закончилась, некий находчивый спец, нарезал резьбу (не факт) и закрутил данную свечу. пришлось это исправить. Завернул бронзовый «гужон» в головку, начал дальше осматривать достопримечательности.

Далее были обнаружены сюрпризы в глушителях.

Это часть от передней вилки, какого-то мопеда, в ней были насверлены забавные отверстия, очевидно сей тюнинг предполагал снизить шум из глушителей, но судя по тому, что эти трубки болтались в глушителях как карандаш в коридоре, наверное ничего не вышло.

После устранения этого тюнинга, я решил узнать причину разбора сцепления и кик стартера.

Выяснил, причиной был изношенный храповик кик стартера. подпилив зубья я собрал всё на место, хорошо, что ничего не потерялось и все части лежали в тазике, который- шел в комплекте.(позже я заменил корзину сцепления в сборе с храповиком, для спокойствия). Далее настала очередь проводки и зажигания. В качестве замка зажигания я использовал уазовский, любезно предоставленный крановщиком Василием.

Принял решение не восстанавливать проводку в заводском исполнении, я провел только основное, зажиание, свет и стоп-сигнал. генератор, БПВ и их проводка осталась без изменений. Наконец настал момент, когда можно было сделать попытку завести мотоцикл, который провалялся долгое время без признаков жизни. И так провернув киком пару раз, я включаю зажигание, УДАРРР. и. нифига. ЕЩЕ УДАР. и снова тишина. снял шланг с бака, ага! бензин не поступает, качнул насосом в кран и бензин побежал. одеваю шланг, прокручиваю стартером, Ударяю по ножке и мотоцикл впервые за долгое время заводится, постреливая левым цилиндром. Отлично! значит пациент скорее жив, чем мертв.

Читать еще:  Культиватор самодельный навесной на трактор мтз

Далее пошли наладочные работы, подтяжка гаек, настройка задних тормозов, натяжка цепи, помазал где скрипит. Попытался выяснить причину стрельбы левого глушителя, открыл крышку генератора, и мне предстала неприглядная картина,всё провисло и болтается, контакты были все ржавые ( удивительно что вообще завелся), а катушки зажигания были вообще разные, одна штатная а вторая видимо с уаза. Зная о ненадежности данного зажигания решил поставить оптодатчик, выбор пал на систему «совек» с одной катушкой от «газели».

После смены зажигания, мотоцикл нормально завелся и весь следующий месяц я просто наслаждался поездкой, но это еще не конец истории.

Сообщества › Сделай Сам › Блог › Строим самодельный снегоход | видео и фото

В сообществе «кулибин клуб» почему-то удалили мою запись. Может тут кому интересно будет:



Уже в эти выходные накинем лыжи, цепь и выедем! Правда пока без пластиковой облицовки.
Немного фото:

А это тот снегоход, что стоит на заднем фоне во всех выпусках:

Смотрите также

Метки: самодельный снегоход, своими руками

Комментарии 72

норм, тоже думаю замутить

раму отдельно не продаете?

Круто, жаль у меня руки из **** растут.

Добрый вечер. А от чего вариаторы? Если можно ссылку

Мне понравилось как использовали мотор от мотоцикла ИЖ

круто, я бы прокатился с удовольствием)

молодцы ребята, но поколдуйте с выхлопом, а то первое впечатление «культиватор». Двигатель 4 такта? какой расход?

около 10л на 100км

В сообществе «кулибин клуб» удаляют модераторы что хотят и как хотят. А снегоход Бомба!

А не мог бы пофотографировать узел с гусеницей со всех сторон и желательно с самой гусеницей.
Ну или может гдето уже выкладывал ссылку на такие фото

Впечатляет. бате ссылку скину от тоже строит себе снегоход.

Молодцы парни-хорошо и основательно выполнили снегоходы!Рад тому что есть ещё в России толковая и нормальная молодёжь! А пёсик у Вас славный!)))

Молодца хороший агрегат

Ухх! огонь аппарат!

Хорошая техника получилась, Молодцы, руки на месте.
Тоже что то подобное конструировал на базе мотособаки. Вес приличный получился. Поэтому разрезал частично и оставил в виде лыжного модуля с лыжами от первого Динго. Совсем от мотособаки в сторону снегохода уходить не хочу, ездим на ней вчетвером на рыбалку в начале зимы, а лыжи цепляю только по более глубокому снегу, так как с ними проходимость в разы лучше.

Крутяк, руки от куда надо растут, так держать, буду следить. Подпись и удачи в творчестве.

Центральный регулятор в топку, быстрее поедет без него. Что то тормозов не вижу!
