Кран пионер 1000 технические характеристики
Принцип работы и особенности эксплуатации стрелового крана Пионер
Выполнение строительно-монтажных, ремонтных и погрузочно-разгрузочных работ на стройплощадках зданий и сооружений, складах, базах торговых предприятий и полигонах невозможно без применения специализированной грузоподъемной техники.
Стреловой кран Пионер является широко распространенной моделью общепромышленного назначения. Устройство без труда подает строительные и кровельные материалы, рубероид, утеплитель, инструменты на крышу, перемещает станки и элементы монтажных конструкций. Механизм может эксплуатироваться как в условиях низких температур до -40°С, так и до +40°С.

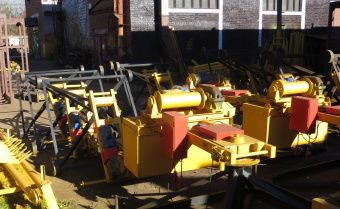

Устройство и принцип работы
Кран представляет собой разборную конструкцию, устанавливаемую на разных строительных участках с допустимым уклоном не более 3°. Механизм изготавливают в нескольких модификациях согласно ГОСТу 1451-77.
Основные сборочные узлы подъемника:
- поворотная рама с приводом;
- ходовая рама;
- стрела;
- крюковая подвеска;
- механизм конечного останова;
- стяжка;
- грузовой канат;
- контргруз;
- пригруз;
- страховочная растяжка;
- путевой выключатель;
- лебедка;
- электрооборудование.
Ходовая рама бывает стационарной и на колесном ходу.
Стрелу выполняют в разборном исполнении или цельной. Толщина стрелы — не более 10,2-13,3 см. Длина не превышает 3,5 м.
Толщина каната — 0,69-0,78 см.
Минимальный вес контргруза — 750 кг.
Поворот крана в зависимости от грузоподъемности осуществляется 2 способами:
Лебедка приводится в действие электрическим приводом мощностью 4-4,75 кВт, работающим от сети с напряжением 380 В. Механизм поднимает и опускает груз на высоту 4,5-6,2 м при выносе стрелы на 250 см со скоростью 8,4-16,8 м/с. Платформа крана поворачивается вокруг собственной оси. В некоторых случаях устанавливают специальную люльку-платформу.
Процесс управления осуществляется механизатором с помощью выносного кнопочного пульта.

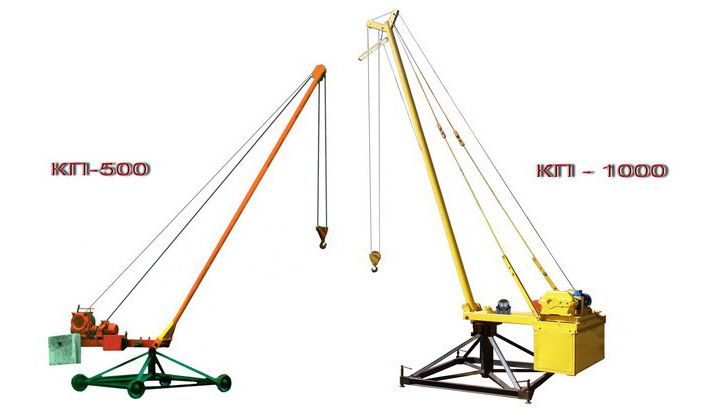

Подъемные механизмы Пионер по максимальному грузу подразделяются на 3 вида:
От грузоподъемности зависят все остальные характеристики.
Пионер-500
Кран Пионер-500 — устройство для осуществления подъема груза до 500 кг, которое устанавливается как на крыше или перекрытии, так и на земле. При проведении работ на крыше максимальная высота подъема может достигать 50 м, на уровне земли — до 4,5 м. Для ремонта плоских кровельных поверхностей механизм поднимают, устанавливают и по гибкому кабелю присоединяют к электросети с напряжением 220 В, 50 Гц. Для низких работ существует возможность крепления к нулевой точке земли.
Груз постепенно поднимается со скоростью 16,8 м/мин, платформа на 360° вращается с поворотной стрелой, перемещая материал в нужное место. Механизм поворота — ручной, при этом процесс контролируется, механизм подъема — электрический.
Длина цельной стрелы для Пионера-500 составляет 5200 мм, диаметр — 102 мм. Разборное приспособление состоит из 2 частей длиной 2700 мм каждая, соединяемых болтами.
Ходовица с поворотной рамой имеет такие транспортные габаритные размеры:
- длина — 2450 мм;
- ширина — 1770 мм;
- высота — 1325 мм.
Габаритно-весовые характеристики крана:
- длина — 4200 мм;
- ширина — 1700 мм;
- высота — 5400 мм;
- масса без контргруза — 395 кг;
- масса полная — 830 кг.
Мини кран легко демонтируется, разбирается, переносится вручную на другое место, собирается и монтируется заново.
Пионер-750
Кран Пионер-750 имеет аналогичные 500-й модели технические показатели.
- масса перемещаемого груза увеличена до 750 кг;
- скорость подъема — 8,4 м/мин;
- высота перемещения — 45 м;
- ручной поворот — с помощью специального рычага;
- механизм подъема груза — электромотор АИР100L4ЕУ3 номинальной мощностью 4 кВт и частотой вращения 1410 об/мин на переменном 3-фазном токе;
- управление осуществляется пультом на 220 В;
- большинство агрегатов делают стационарными, стрелы — неразборными с вылетом 4,5 м;
- габариты — 4,2х2,0х5,4 м;
- транспортная ширина — 2,18 м;
- транспортная длина — 2,67 м;
- высота — 1,35 м;
- вес — 1355 кг.
Пионер-1000
Стреловой кран Пионер-1000 — усовершенствованное многофункциональное оборудование грузоподъемностью в 1000 кг. Поворотные и подъемные механизмы работают от электрической сети напряжением 380 В и приводной мощностью 4,75 кВт, благодаря чему управление становится быстрым и легким.
Стрелу производят в 3 вариантах:
С увеличением длины грузоподъемность и высота подъема уменьшаются:
- стрела, рассчитанная на вылет 2 м, перемещает грузы массой до 1 т на высоту 6,2 м;
- на 3 м — до 0,8 т на высоту 6 м;
- на 4 м — до 500 кг на 5,3 м;
- при наземном креплении — 6 м.
Фиксация производится с помощью стяжек.
Консольные агрегаты выполняют в 2 вариантах:
- переставными;
- передвижными на колесах.
На поворотной платформе стационарного подъемника устанавливают специальные упоры, регулирующие угол наклона и предохраняющие от запрокидывания.
В передвижном кране производители сооружают рельсы из швеллеров, по которым происходит перемещение.
Рабочая скорость достигает 11, 8 м/мин.
В сравнении с Пионером-500, в котором контргрузы навешиваются, в тоннике противовесы в количестве 15 штук по 48 кг находятся в специально оборудованном ящике.
Технические характеристики КП-1000:
- габаритные размеры в собранном виде — 6100х2140х6500 мм;
- масса без противовесов — 1070 кг;
- полная масса — 1820 кг;
- ходовица с поворотной рамой — 2850х2130х1600 мм;
- стрела — 6,45 м.
Пионер-2000
Кран Пионер-2000 — усовершенствованная версия подъемника КП-1000. После модернизации модели величина поднимаемого груза может достигать 2 т. Данный модуль изготавливается производителем по специальному заказу и востребован в строительстве фасадных сооружений, при монтаже окон, сэндвич-панелей.
- оснастка электромагнитным гидротормозом;
- электропривод поворота стрелы;
- редуктор, силовой агрегат и лебедка с 4-кратным запасом прочности.
С учетом вылета консоли максимальная грузоподъемность при двукратной запасовке каната составляет:
- при вылете 4,6 м — 1500 кг;
- 4,4 м — 1700 кг;
- 4,1 м — 2000 кг.
Максимальная высота подъема крюкового механизма:
- на вылете 4,6 м — 4,3 м;
- 4,3 м — 4,5 м;
- 4,1 м — 4,65 м.
Максимальная глубина опускания крюка составляет 100 м при двукратном запасе прочности каната.
Рабочая скорость агрегата:
- при однократной запасовке — 5,6 м/мин;
- при двукратной — 11,3 м/мин.
Поворотная часть перемещается на 360° вокруг оси. Радиус поворота достигает 3 м.
Конструктивная масса — 1,5 т.
Плюсы и минусы
Кран отличается высокой мобильностью, производительностью и грузоподъемностью.
Главные его качества:
- быстрая транспортировка к месту эксплуатации;
- доступная сборка;
- возможность установки в любом месте — на крыше, земле, перекрытиях строящихся объектов и в котлованах.
Перед процессом приямки не изготавливают, анкерами не пользуются.
Подъемник Пионер имеет малый расход энергии, обладает низкой стоимостью, в Ростехнадзоре не регистрируется. К эксплуатации допускаются лица без специальной квалификации. Расходы на техническое обслуживание минимальны.
Недостатками модулей являются:
- груз, который подвешивается к крану, не всегда создает безопасные условия для работы;
- максимальный вес, который поднимает кран, составляет от 500 до 1000 кг в зависимости от исполнения.
Как сделать самостоятельно
Конструкция агрегата проста и понятна, эксплуатация не требует особых физических усилий. С управлением может справиться человек без обучения и специальных навыков. Поэтому для частных хозяйств умельцы конструируют и изготавливают грузоподъемные модели типа кран Пионер своими руками.
Для производства в домашних условиях самодельного подъемника подготавливают чертежи, необходимые материалы и инструменты.
Чертежи подъемного крана с нанесением размеров и выносками сборочных узлов можно взять в интернете или сделать самостоятельно на основании инженерно-технической литературы.
В качестве материалов для изготовления рамы и основания используют швеллеры или двутавр и прямоугольную трубу. Дополнительно подбираются обрезки или уголки для усиления конструкции. Опорные и поворотные рамы из швеллера выполняются методом сварки самостоятельно или пользуются услугами специалиста.
Телескопический узел ставится на скользящие направляющие, которые смазывают специальными средствами для уменьшения уровня трения.
Затем сваривается прямоугольная площадка для балласта. Процесс подъема можно осуществлять с помощью установленного домкрата или электромотором, соединенным с лебедкой, например от УАЗа.
Для функционирования механизма подбирают тросы минимального диаметра.
Корпус крепления стрелы лучше сделать из швеллера. На него устанавливается загнутый с 2 сторон вал из 20-30-миллиметрового кругляка с подшипниками, вырезается посадочное место и крепится брус длиной 5 м. Брус к швеллеру монтируется металлическими стяжками толщиной 3 мм. На конце стрелы нужно поставить шкив для троса.

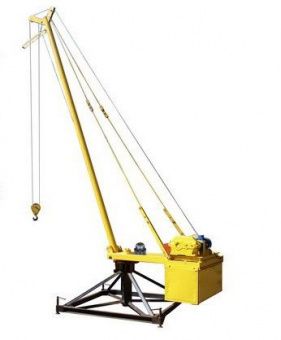

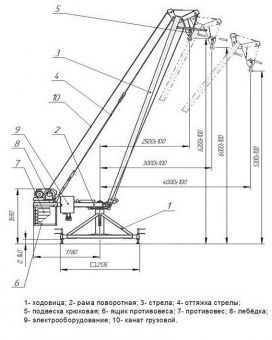

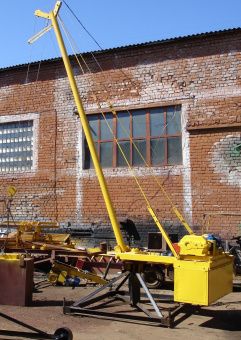

Кран стреловой «Пионер» КПМ г/п-500/750/1000кг
Характеристики:
запрос отправлен
Ваш запрос отправлен.Наш менеджер свяжется с вами в ближайшее время!
Кран «Пионер» КПМ предназначен для подъема грузов с установкой его на земле и перекрытиях зданий и сооружений.
Кран представляет собой разборную конструкцию удобную для перевозки и монтажа. Для удобства перевозки, под заказ, поставляется с разборной стрелой. Длина элемента стрелы не превышает 3,5м.
Технические характеристики
Грузоподъемность, кг | 500 | 750 | |
Высота подъема, м | 50 | 50 | 50 |
при установке на земле, м | 4,5 | 4,5 | 6 |
Скорость подъема, м/мин | 16,8 | 8,4 | 11,8 |
Мощность привода, кВт | 4,0 | 4,0 | 4,75 |
Габаритные размеры, м | 4,2 х 1,7 х 5,4 | 4,2х2,0х5,4 | 6,1 х 2,14 х 6,5 |
Масса без к/г, кг | 395 | 530 | 1070 |
Масса полная, кг | 830 | 965 | 1820 |
6,9 (ГОСТ 2688) | 6,9 (ГОСТ 2688) | 7,8 (ГОСТ 3077) | |
Количество к/г (48кг.), шт. | 9 | 9 | 15 |
Вылет, м | 2,5 | 2,5 | 2,5;3,0;4,0 |
Транспортные габариты, мм | |||
L-2450хW-1770хH-1325 | L-2670хW-2180хH-1350 | L-2850хW-2135хH-1600 | |
![]() | Преимущества стрелового крана Пионер-1000 |
- Все операции выполняются просто и оперативно. Это обеспечивается работой электропривода (двигатель, редуктор, лебедка).
- Краном можно управлять при помощи выносного пульта.
- Кран имеет функцию электроповорота стрелы.
- Кран способен менять угол наклона стрелы, увеличивая при этом вылет стрелы, но несколько сокращая грузоподъемность.
- Возможность транспортировать спецтехнику в разобранном виде.
- Расходы на обслуживание минимальны.
- Возможность работы с оборудованием без специальной подготовки.
- Система безопасности крана включает ограничители, фиксирующие положение крюка, что исключает риск срыва груза, и систему конечных выключателей.
