Камаз 45143 технические характеристики

Обзор Сельхозника КамАЗ-45143

КамАЗ-45143 – один из самых популярных представителей модельного ряда КамАЗа. Самосвал стал популярным в аграрной сфере, в сфере строительства и почти во всех, но из-за большого использования российскими покупателями его в сельскохозяйственной деятельности люди на жаргоне называют его «Сельхозник».

Содержание:

Самосвал выпущен в 1982 году и стоял на конвейере до 2009 года, дорабатываясь много раз за все время. Машина создана как замена КамАЗа-55102, а в 2009 году эту модель заменила переработанная версия КамАЗ-45144.

Устройство самосвальной платформы

На машине стоит металлическая сварная платформа в форме коробки с откидными бортами сбоку и задним распашным. Металл рассчитан на сыпучие грузы плотностью до 0,75 кг/м3 кроме камней и скал.

На боковых бортах (7,83 м3) присутствуют навески, запоры, торсионные помощники для облегчения и цепи фиксации. Можно установить надставные деревянные (10 м3) и металлические борта (15,4 м3).

Надставки влияют на конечный индекс самосвала:

  • 45143-10 – классическая базовая версия;
  • 45143-11 – деревянные надставки;
  • 45143-12 – металлические надставки.

Грузовая платформа поднимается за счет гидравлической системы, управляемой электронно из кабины салона. Система оснащена телескопическим, 3-ступенчатым гидроцилиндром одностороннего действия.

Часто КамАЗ-45143 используется в составе автопоезда с максимальным весом в 33,65 тонны, но все цифры грузоподъемности обсудим в технических характеристиках.

Характеристики двигателей

Линейка двигателей в общем состоит из двух версий моторов с разной степенью форсирования. На разные модификации ставились разные двигателя, о чем вы узнаете ниже. Это знакомые каждому владельцу любого детища Камского завода «КамАЗ-740» и «Cummins ISB6.7», что положительно влияет на ремонтопригодность, поэтому спрос на нового преемника до сих пор не падает.

  1. Первый фирменный мотор самосвала V8 10,85-литрового объема выдает 240 лошадиных сил и 932 H*m крутящего момента. Отдача всех лошадиных сил наступает на 2200 об/мин, но весь крутящий момент доступен чуть-ли не с холостых – 1100 об/мин. Мотор использует собственную систему Common Rail, что вытягивает его в экологические нормы Euro-3.
  2. Существовала версия КамАЗ-740.622-280. Это 11,76-литровый V8 с двумя турбинами TKP 7C-6, распределителем BOSCH, выдающий 280 лошадиных сил и 1177 H*m момента. Мотор КамАЗа-45143 всего на 15 кг тяжелее, поэтому толкает машину увереннее.
  3. Реже встречающийся двигатель Cummins выдает 300 лошадиных сил при 2500 об/мин и 1100 H*m момента колесам на 1700 об/мин. Это рядный турбированный двигатель с 6 цилиндрами, стоящими в ряд, общего объема 6,7 литра. По производительности это крутое предложение, но стоимость запчастей больше чем у предыдущих.

Отечественные двигатели состыкованы со 152-й и 154-й КамАЗовской 9-ступенчатой механической коробкой с сухими двумя дисками сцепления. Американский дизель состыкован с механической немецкой ZF-9S, которую с 2005 года собирают в России на импортированных запчастях, а с 2010 года и детали собираются здесь.

Модификации

Сельхозник выпускался в разных версиях, от которой зависел двигатель, грузоподъемность, объем платформы, колеса, кабина и т.д. Сейчас будет много цифр, постарайтесь не запутаться:

  1. 45143-012-15 – 240-сильный двигатель, 15,4-кубометровая платформа, 152 коробка, 210-литровый бак, шины R20, грузоподъемность 10 тонн.
  2. 45143-013-62 – 280-сильный мотор, 15,2-кубометровая платформа, коробка ZF-9S, 210-литровый бак, шины R22, грузоподъемность 11,5 тонны.
  3. 45143-776012-42 – отличается 154 коробкой и двумя топливными баками, общим объемом 500 литров.
  4. 45143-6012-19 – 300-сильный двигатель, 15,2-кубометровая платформа, коробка ZF-9S, два бака на 500 литров, 22 шины, грузоподъемность 12 тонн.
  5. 45143-6012-23 – от предыдущей отличается наличием системы нейтрализации отработавших газов.

Кстати, компания выпускала версию для соревнований в Париж-Дакар, благодаря чему увеличились продажи на экспорт. Вообще бренд до сих пор успешно существует из-за хороших продаж за рубежом.

Все версии разгоняют самосвал максимум до 80 км/ч, а расход топлива в среднем равен 27 литрам солярки.

Шасси и тормозная система

Автомобиль построен на клепаной раме с лонжеронами и поперечными балками. Колесная формула 6×4. Эта же рама использована на КамАЗе-53215 и КамАЗе-65115. Передняя ось стоит на продольных рессорах, а сзади использована рессорно-балансирная схема.

Останавливается самосвал барабанными 400-миллиметровыми блинами с 140-миллиметровыми колодками. Это пневматическая тормозная система, дополненная ABS. Ручник цепляет задние колеса через трос и механический винтовой привод.

Машина может преодолевать бездорожье, но она точно для него не создана. По полю автомобиль передвигается свободно.

Технические характеристики КамАЗа-45143

Размеры:

  • длина – 765 см;
  • ширина – 250 см;
  • высота – 307 см;
  • колесная база – 319 см;
  • дорожный просвет – 28 см.

Размеры грузовой платформы:

  • длина – 526 см;
  • ширина – 232 см;
  • высота – 63 см;
  • площадь – 12,2 квадратных метра.

Грузоподъемность:

  • снаряженная масса – 9 200 кг;
  • снаряженная масса прицепа – 5 000 кг;
  • грузоподъемность – от 10 до 12 тонн;
  • общий вес машины – от 19,3 тонны до 21,3 тонны;
  • максимальный вес прицепа – 14 тонн.

На переднюю ось самосвала опирается 4 тонны, а задним колесам достается 5,2 тонны.

Другие характеристики:

  • радиус разворота – 9,8 метра;
  • максимальный угол наклона – 25 градусов;
  • угол подъема платформы – 50 градусов;
  • время подъема платформы – 20 секунд.

Кабина

Внутри минимум комфорта, поэтому в отзывах часто встречаются жалобы на боли в спине. Здесь три простых кресла, они плоские, без какого-либо комфорта, даже подголовников нет. Свободного места для ног маловато.

В большинстве модификаций присутствует одно спальное место. По фото видно, что даже окна открываются классическими веслами.

Руки водителя самосвала КамАЗ-45143 лежат на классическом 2-спицевом тонком руле, за которым старые аналоговые индикаторы, над которыми лампочки, сигнализирующие о неисправностях. Справа на скрипучей панели торпедо много кнопок формы, знакомой владельцам старых Нив и Семерок.

Про шумоизоляцию разговоров нет. Да, комфорт оператора увеличивает его продуктивность, но такая дешевизна позволила сделать небольшую цену автомобиля.

Эта версия снята с производства, можно приобрести нового преемника за 3 850 000 рублей в базовой комплектации. Конкретно эта машина сейчас широко представлена на вторичном рынке со средней ценой в 2 миллиона рублей.

Самосвал КамАЗ-45143 сдается в аренду за 1000-1500 рублей в час, но владельцы предпочитают покупать такую машину.

По сути Сельхозник – это отличная рабочая лошадка, которая уже много лет служит своим владельцам, поэтому и пользуется популярностью.

Видео

КамАЗ-45143

КамАЗ-45143 представляет собой трёхосный самосвал-тягач с «крупнокубовой» грузовой платформой, ориентированной на перевозку сыпучих грузов по дорогам любых категорий и в полевых условиях. Имеет неофициальное название «сельхозник», так как нашёл широкое применение в аграрном секторе. На автомобилях данной марки вывозят с полей и транспортируют на элеваторы, в порты и на железнодорожные станции зерно, подсолнечник и прочую сельскохозяйственную продукцию; перевозят минеральные удобрения. Задействуется также и для транспортировки сыпучих строительных материалов.

Назначение

КАМАЗ-45143 с колесной формулой 6х4 называют «сельхозником», что и определяет его основную область использования. Самосвал отлично зарекомендовал себя при перевозке грузов сельскохозяйственного сектора (пшеница, подсолнечник, сыпучие минеральные удобрения и т.д.). Машину также часто используют для транспортировки металлургического сырья и крупнообломочного мусора. Номенклатура перевозимых грузов достаточно широка. Технические параметры машины не рассчитаны на перевозку крупнообломочных скальных пород, булыжника и подобных им грузов, что не сильно влияет на популярность модели в различных отраслях народного хозяйства. Решающее значение, в конечном счете, играет высокая надежность и эксплуатационные характеристики машины.

Об истории модели

Автомобиль-самосвал КамАЗ-45143 в модельном ряде КамАЗа стал продолжением популярного ранее КамАЗ -55102, который также называли «сельхозником». По сравнению со своим предшественником, 45143-й КамАЗ получил увеличенную с 7-ми до 12-ти тонн грузоподъемность.

КамАЗ-45143 серийно выпускался Камским автозаводом с 1982 года, за тридцатилетний срок пребывания на конвейере не раз модернизировался и дорабатывался. В настоящее время уступил место в производственной программе предприятия другому самосвалу-«сельхознику»: КамАЗ-45144. Его грузоподъёмность – уже 14 тонн.

Тотальная катастрофа и разорение, постигшее отечественное сельское хозяйство в 90-х годах ХХ века, сменились в начале годов 2000-х на постепенный, но неуклонный прогресс в этой сфере. Оправившиеся от «шоковой терапии» крестьяне (вернее, малая их часть – те кто не спился или не подался на заработки в города) сумели построить на обломках бывших колхозов и совхозов новые рентабельные хозяйства; убедились в том, что и в растениеводстве можно зарабатывать серьёзные деньги; получили средства для обновления машино-тракторного парка.

Сегодня не только крупные, но даже и средние крестьянские хозяйства и агрофирмы больше не желают арендовать автомобили для транспортировки урожая, а заводят собственный автопарк тяжёлых самосвалов – уже могут себе это позволить. Поэтому спрос на КамАЗы-«сельхозники» стабильный. Сорить деньгами селяне не имеют привычки: модель КамАЗ-45143 (как и её преемник КамАЗ-45144) действительно очень удачная, и со своими задачами справляется на все сто процентов.

Читать еще:  Погрузчик zl 50 технические характеристики

Технические характеристики

Полная масса самосвала КамАЗ-45143 составляет 19,355 тонн, а полная масса автопоезда самосвал+самосвальный прицеп –33,355 тонны. Грузовая платформа самосвала КамАЗ-45143 имеет площадь 12,2 квадратных метров и объём в 15,2…15,4 кубических метров, грузоподъёмность составляет 10…12 тонн. При этом КамАЗ-45143 способен в нагруженном состоянии, в составе автопоезда двигаться с «крейсерской» скоростью 80 км/час.

Максимальная скорость, установленная производителем – 100 км/ч. Нагрузка на переднюю ось – до 5,7 тонн, на заднюю тележку – до 16-ти тонн. Платформа самосвала может подниматься на 50 градусов, продолжительность подъёма – 20 секунд.

  • Габаритные размеры: длина – 7,615 м; ширина – 2,500 м; высота – 2,900 м.
  • Колёсная база – 3,690 м + 1,320 м.
  • Колея передних колёс – 2,043 м; колея задних колёс – 1,89 м.
  • Радиус поворота по внешнему кругу – 9,8 м.
  • Максимально преодолеваемый угол наклона – 25 градусов.
  • Внутренние размеры кузова/грузовой платформы – длина 5,258 м, ширина 2,320 м.
  • Объём транспортировочной части – стандартные борта 7,8 м3, наставные металлические борта 15,4 м3, наставные деревянные борта 10,0 м3.
  • Максимальная масса буксируемого прицепа – 14 тонн.

Двигатели

КамАЗ-45143 комплектуется дизельными двигателями мощностью 240, 280, и 300 л.с., как собственного производства – модели «КамАЗ-740», так и импортными «Камминз», изготовленными в Китайской Народной Республике. Это восьмицилиндровые V-образные (КамАЗовские) или рядные («Камминз»овские)силовые агрегаты жидкостного охлаждения, с системами турбонаддува и промежуточного охлаждения поступающего в цилиндры воздуха.

В последние годы двигатели всех КамАЗ-45143, которые сходят с конвейера завода в Набережных Челнах и на других сборочных производствах ПАО «КамАЗ», оснащаются современной системой впрыска «Коммон Рэйл», и соответствует требованиям экологического стандарта «Евро-4».

Параметры мотора КамАЗ 740.31 240:

  • Рабочий объём – 10,85 л.
  • Номинальная мощность — 176 кВт, или 240 лошадиных сил, при частота вращения 2200 об/мин.
  • Максимальный крутящий момент – 912 Н.м, или 93 кг.см, при частоте вращения коленчатого вала 1100…1500 об/мин.
  • Диаметр цилиндра – 120 мм, ход поршня – 120 мм.
  • Степень сжатия – 16,5.
  • Масса двигателя – 885 кг.

В комплектацию данного двигателя могут входить топливные насосы высокого давления как отечественного производства (типа «Язда-337»), так и немецкого, фирмы Бош. Соответственно, по нормам экологической безопасности двигатель соответствует требованиям стандартов Евро-2 либо Евро-3.

Параметры двигателя КамАЗ 740.622-280:

  • Рабочий объём – 11,76 л.
  • Номинальная мощность – 206 кВт, или 280 лошадиных сил, при частота вращения 1900 об/мин.
  • Максимальный крутящий момент – 1177 Н.м, или 120 кг.см, при частоте вращения коленчатого вала 1300 об/мин.
  • Диаметр цилиндра – 120 мм, ход поршня – 130 мм.
  • Степень сжатия – 17.
  • Масса двигателя – 900 кг.

Параметры мотора Cummins ISB6.7 300:

  • Рабочий объём – 6,7 л.
  • Номинальная мощность – 221 кВт, или 300 лошадиных сил, при частота вращения 2500 об/мин.
  • Максимальный крутящий момент – 1100 Н.м, или 112 кг.см, при частоте вращения коленчатого вала 1700 об/мин.
  • Диаметр цилиндра – 107 мм, ход поршня – 124 мм.
  • Степень сжатия – 17,3.
  • Масса двигателя – 532 кг.

Расход топлива

Летний расход топлива у модели составляет 26 л на 100 км. Зимой показатель увеличивается до 28,6 л на 100 км. КамАЗ-45143 оснащается топливным баком в 500 л, что позволяет длительное время обходиться без дозаправки.

Трансмиссия; рулевое и тормозное управление; подвеска

Автомобиль оснащается механической девятиступенчатой коробкой переключения передач с механическим дистанционным управлением. В зависимости от модификации, это могут быть отечественные КамАЗовские КПП 152 и 154, либо импортная ЗиЭфская, марки ZF-9S. Данный вариант теперь уже тоже можно считать отчасти отечественным.

Поскольку с 2005-го года КПП «ЗиЭф» собирали в Набережных Челнах из комплектующих, импортированных из Германии. А с 2010 сами освоили производство данных комплектующих. Передача крутящего момента от двигателя на коробку передач производится посредством двухдискового сухого фрикционного сцепления.

Все шесть колёс оборудованы классическими тормозными системами барабанного типа с пневматическим приводом и антиблокировочной системой ABS. Диаметр тормозных барабанов – 400 мм, ширина тормозных накладок – 140 мм. Стояночно-тросовый ручной тормоз – механический винтовой привод на задние тормозные механизмы.

Ведущими колесами являются 4 задних колеса. Тип колёс – дисковые. Размер обода – 7,5-20 (190-508), размер шин, в зависимости от модификации – 10.00 R20, 11,00R20 или 11,00R22,5. Колёса пневматические, снабжённые системой регулировки давления.

Электрооборудование КамАЗ-45143

Напряжение внутренней электросети составляет 24 Вольта; автомобиль несёт на своём борту два 12-ти Вольтовых аккумулятора по 190 Ампер-часов и генератор 28 Вольт / 2000 Ватт.

Устройство

КамАЗ-45143 обычно используется в составе автопоезда для транспортировки разнообразных сельскохозяйственных и строительных грузов. Автомобиль оснащается мощной металлической сварной платформой, имеющей прямоугольную форму и откидные боковые борта. Торсионные помощники облегчают закрывание надставных и боковых металлических бортов. Основные борта посредством цепей могут удерживаться в открытом положении, а разгрузка осуществляется в обе стороны.

Платформа имеет опрокидывающий гидравлический механизм с дистанционным управлением. Дополнительно могут монтироваться надставные металлические борта.

Определить их наличие можно по индексу модификации:

  • КамАЗ-45143-10 – оборудован основными бортами;
  • КамАЗ-45143-11 – имеет деревянные надставные борты;
  • КамАЗ-45143-12 – оснащен металлическими надставными бортами.

Модель комплектуется пневматическими тормозными механизмами барабанного типа для всех колес. Сама тормозная система оснащена пневматическим приводом с шириной тормозных колодок в 140 мм. Автомобиль также имеет ABS и стояночно-тросовый ручной механический винтовой привод на задние тормозные механизмы.

Управление КамАЗом-45143 осуществляется посредством 9-скоростной коробки передач с однодисковым сухим фрикционным сцеплением.

Автомобиль оснащается улучшенной наклоняемой кабиной. Она имеет высокую крышу и располагается над силовой установкой.

Малый радиус поворота (9800 мм) делает самосвал очень маневренным, позволяя использовать его в стесненных условиях.

У потребителей КамАЗ-45143 пользуется большим спросом и хорошими отзывами. Главные критерии, обеспечивающие популярность данной модели, выражаются в хорошей обзорности, высокой управляемости, устойчивости и небольшой стоимости, которая существенно ниже, чем у зарубежной техники.

Конструкция грузовика проверена испытаниями в естественных условиях. При этом Камский автозавод постоянно совершенствует ее.

В целом, КамАЗ-45143 представляет собой идеальной сочетание высочайшего качества и приемлемой цены. Благодаря ралли «Париж – Дакар» данный грузовик известен во всем мире, что еще больше увеличивает его популярность. Модели не страшны ни песчаные дюны, ни сибирские морозы.

Дизайн и кабина

Кабина КамАЗ-45143 имеет классическую конструкцию, не отличимую от грузовиков предыдущих лет выпуска. Характерные черты кабины прошлого поколения – навесной передний бампер со встроенными фарами, а также горизонтальная решетка радиатора.

Габаритные размеры:

  • длина – 7615 мм;
  • высота – 2900 мм;
  • ширина – 2500 мм.

Объемы платформы:

  • стандартные борта – 7,8 кубометра;
  • дополнительные деревянные борта – 10 кубометров;
  • надставные металлические борта – 15,4 кубометра.

Модификации

Конструкторским бюро завода КАМАЗ постоянно ведется работа как по совершенствованию отдельных узлов и агрегатов машины, так и всей конструкции в целом. При необходимости на КАМАЗ-45143 могут быть смонтированы дополнительные опции, однако выделяется три основных модификации машины:

  • КАМАЗ-45143-013-62 оснащаются 280-ти сильными дизельными двигателями и немецкими коробками передач ZF9. Передаточное отношение главной передачи – 5,43. На автомобиле устанавливается коробка отбора мощности ZF с насосом, межколесная блокировка и топливный насос высокого давления (ТНВД) фирмы BOSCH. Объем топливного бака составляет 210 л., однако по желанию заказчика могут быть установлены дополнительные топливные емкости.
  • КАМАЗ-45143-012-15 имеет менее мощный двигатель 240 л.с., КПП-152 с передаточным числом главной передачи 5,94. На модель также устанавливается ТНВД BOSCH, межколесная блокировка, система боковой защиты и держатель запасного колеса.
  • КАМАЗ-45143-012-62 оборудуется силовой установкой 280 л.с. и КПП-152 с передаточным числом главной передачи 4,98. В комплектацию входит ТНВД BOSCH, и межколесная блокировка.

Все модификации машины оборудованы фаркопом для транспортировки прицепа. Наиболее популярной опцией модели является установка гидропривода для опрокидывания кузова назад.

Особенности и эксплуатация

Наиболее часто КАМАЗ-45143 и его модификации используется в составе автопоезда. Грузовая платформа может откидываться в две стороны: вправо и влево. По наличию индекса модели можно определить состав оборудования:

  • КАМАЗ-45143-10 имеет основные борта;
  • КАМАЗ-45143-11 оборудуется деревянными надставными бортами;
  • КАМАЗ-45143-12 оснащается бортами, имеющими металлическую конструкцию.
Читать еще:  Технические характеристики газ 52 бортовой

Для уменьшения усилий по закрыванию и открыванию бортов устанавливаются торсионы. В открытом положении основные борта удерживаются при помощи металлических цепей. Опрокидывание кузова происходит при помощи телескопического гидроцилиндра. Электро-пневматическая система управления позволяет водителю осуществлять управление, не выходя из кабины. Цельнометаллическая комфортабельная трехместная кабина с высокой крышей расположена над двигателем. Для доступа к узлам и агрегатам двигателя кабина откидывается вперед. Ее шумо- и термоизоляция выполнена на высоком техническом уровне. Конструкция кабины КАМАЗ-45143 предусматривает в случае необходимости установку спального места.
Двухскатная система задних колес обеспечивает самосвалу низкое удельное давление на грунт и хорошую проходимость по полям (под уборочную технику) и проселочным дорогам. Наличие гидроусилителя существенно облегчает управление автомобилем в сложных дорожных условиях.
Все элементы конструкции автомобиля рассчитаны или адоптированы к ГСМ и техническим жидкостям отечественного производства, что существенно снижает эксплуатационные расходы. Кроме того, КАМАЗ-45143 потребляет в среднем около 28 литров топлива на 100 км. По этому показателю автомобиль успешно конкурирует с лучшими зарубежными образцами в своем классе.

КамАЗ-45143: описание, технические и эксплуатационные характеристики

КамАЗ-45143: среднетоннажный универсальный самосвал

При разработке этой модели грузовика, инженеры и конструкторы Камского автомобильного завода ориентировались на потребности сельскохозяйственной и строительной отраслей. Именно здесь ощущался острый спрос на надежный, экономичный и не слишком дорогой самосвал для перевозки сыпучих грузов. Разработка модели КамАЗ-45143 велась еще с семидесятых годов прошлого века, а первые машины были представлены к продаже в середине 1982 года.

Началась тридцатилетняя история модели (КамАЗ-45143 производился до 2012 года), которая включала в себя несколько модернизаций. Отметим, что мелкосерийными партиями сельхозник производился вплоть до 2017 года. За это время несколько раз менялась грузоподъемность машины, ее внешний и внутренний вид, изменялись характеристики силовых агрегатов и трансмиссии. Автомобиль освоил несколько смежных профессий, в частности его часто используют в качестве мусоровоза.

Конструктивно КамАЗ-45143 представляет собой трехосный рамный грузовик (колесная формула шесть на четыре), с передним расположением дизельного двигателя и бескапотной кабиной. Клепаная рама усилена продольными лонжеронами и поперечными балками. Отметим, что грузовик предназначен для использования по дорогам с различными видами покрытия: он отлично чувствует себя на грунтовке и на дороге с асфальтированным покрытием. Одной из особенностей модели, является то обстоятельство, что она не может использоваться для транспортировки щебня и камня.

Экстерьер и интерьер КамАЗ-45143

В большинстве случаев модель КамАЗ-45143 можно отличить по ярко-оранжевому окрасу кабины и кузова. На дорестайлинговые модификации грузовика устанавливалась стандартная малокомфортная кабина, с металлическим бампером и лобовым стеклом, разделенным молдингом. После рестайлинга автомобиль получил модернизированную кабину с квадратными фарами, ударопрочным пластиковым бампером, цельным лобовым стеклом и внешними зеркалами с разными углами обзора.

В салоне устанавливается два или три кресла на (водительское на пневмоподвеске) с регулировками во всех плоскостях. Чаще всего, машина комплектуется достаточно широким и удобным спальником, автономный отопитель доступен в базовой комплектации. Водители и владельцы автомобиля отмечают новую, более эргономичную приборную панель. Индикаторы и приборы управления имеют удобное расположение, панель получила антибликовое покрытие.

В связи с завершением производства, новый КамАЗ-45143 сегодня купить невозможно. В то же время в сети достаточно предложений о продаже автомобиля с пробегом. Самосвал-зерновоз 2016-2017 года выпуска, с небольшим пробегом, можно приобрести по цене от 2 500 000 рублей.

Цены на машины 2010-2011 года намного ниже: 1 200 000 – 1 500 000 рублей.

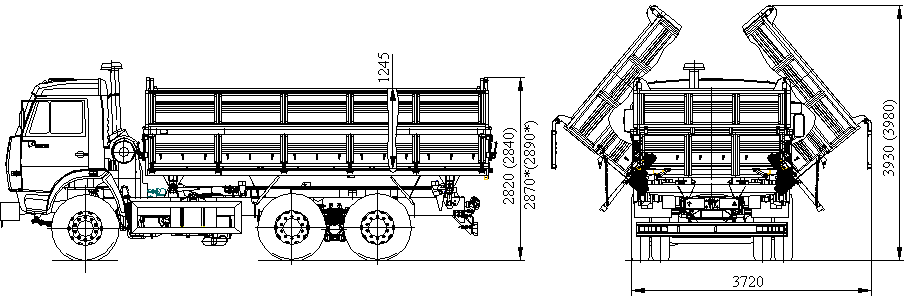

Габаритные размеры и грузоподъемность

Автомобиль производился в нескольких модификациях, большинство самосвалов имеют двустороннюю разгрузку. В зависимости от модификации может отличаться грузоподъемность машины: от 10 тонн до 12,55 тонн. Нижеприведенные характеристики актуальны для грузовика, грузоподъемностью 12,1 тонны.

  • Длина шасси/по кузову: – 7 615/8 590 миллиметров;
  • Высота по трубе воздухозаборника: 2 900 мм;
  • Ширина, без учета внешних зеркал: 2 500 мм;
  • Межосевое расстояние: 3 690 мм;
  • Габаритный радиус поворота: 9,8 метра;
  • Снаряженная масса самосвала: 9 850 килограмм;
  • Грузоподъемность: 12 100 кг;
  • Максимальный вес с прицепом: 36 тонн;
  • Объем платформы со стандартными бортами: 7,8 м 3 ;
  • Объем кузова с надставными деревянными бортами: 10 м 3 ;
  • Объем платформы с надставными металлическими бортами – 15,4 м 3 ;
  • Размер шин: 10.00 R20 (280 R508);
  • Максимальная скорость – 80 км/час.

Линейка двигателей и расход топлива КамАЗ-45143

В зависимости от периода производства, на КамАЗ-45143 устанавливался один из трех основных силовых агрегатов:

  • КамАЗ 740.31 240;
  • КамАЗ 740.622-280;
  • Cummins ISB6.7 300.

КамАЗ 740.31 240. Проверенная Камазовская V-образная восьмерка, с системой турбонаддува и технологией промежуточного принудительного охлаждения наддувочного воздуха. Этот четырехтактный турбодизель отличается качественной газотурбиной и надежными турбокомпрессорами. По заявлению производителя, его моторесурс составляет 800 000 километров. Рабочий объем дизеля – 10,86 литра, при скорости вращения коленчатого вала 2 200 об/мин, номинальная мощность достигает 240 лошадиных сил. По экологическим параметрам, мотору КамАЗ 740.31 240 присвоен индекс Евро 2.

КамАЗ 740.622-280. Еще один отечественный турбодизель с рабочим объемом в 11,76 литра и номинальной мощностью в 280 лошадиных сил. Двигатель оборудован качественной топливной системой Common Rail и электронным блоком управления, которые помогают экономить топливо и уменьшают количество вредных выбросов в атмосферу (Евро 4).

Cummins ISB6.7 300. Двигатель производится на китайском заводе компании Камминз. Конструктивно – это рядная шестерка с диаметром цилиндра в 107 миллиметров и максимальным крутящим моментом 1 087 Нм. Двигатель оборудован системой турбонаддува с промежуточным охлаждением воздуха, здесь применена безгильзовая конструкция цилиндров. За счет использования топливной системы Common Rail и качественного топливного насоса высокого давления (ТНВД) достигается высокая экологичность мотора (Евро 5), также он отличается низким потреблением горючего. При рабочем объеме в 6,7 литра Cummins ISB6.7 300 развивает мощность в 292 лошадиные силы.

Расход топлива на КамАЗ-45143 зависит от нескольких факторов, в первую очередь от модели двигателя, установленного на грузовик. Норма расхода топлива исправного автомобиля, оснащенного турбодизелем Cummins ISB6.7 300 составляет около 26 литров в летнее время, зимой расход может подниматься до 28-30 литров горючего на сто километров пути. В базовой комплектации КамАЗ-45143 поставляется с топливным баком, объемом 500 литров.

Трансмиссия и электропитание КамАЗ-45143

В зависимости от модификации и установленного мотора, КамАЗ-45143 оборудуется одной из девятиступенчатых коробок передач: КамАЗ 152, Камаз 154 и ZF-9S. Все агрегаты собираются в Набережных Челнах, они отличаются высокой надежностью и обеспечивают хорошую динамику набора скорости. «Механика» состоит из двухступенчатого делителя, планетарного демультипликатора и основной коробки. Управление всеми МКПП осуществляется дистанционно, при помощи рычага качающегося типа. Взаимодействие мотора и коробки переключения передач осуществляется при посредничестве диафрагменного двухдискового сухого фрикционного сцепления модели ZF&SACHS или MFZ 430 с гидроприводом и пневматическим усилителем. Конструкторы предусмотрели возможность межколесной блокировки шасси и блокировки межосевого дифференциала.

Электропроводка автомобиля КамАЗ-45143 выполнена по однодротовой технологии. Электронные приборы и электросхемы питаются от двух кислотно-щелочных 12-вольтовых батарей, суммарной емкостью 380 А/часов. Помимо этого грузовик оснащается двухкиловаттным генератором, и преобразователем напряжения.

Тормозная система и подвеска КамАЗ-45143

Безопасность автомобиля обеспечивается барабанными тормозами и антиблокировочной системой АВС, которая предотвращает блокировку и скольжение колес. Каждое колесо КамАЗ-45143 оборудовано тормозным механизмом с диаметром барабана 400 миллиметров и шириной тормозных накладок 140 мм. Кроме основного, грузовик оборудован резервным, вспомогательным и стояночным тормозом.

Конструкция подвески выглядит стандартно, на всех тележках установлены рессоры, также присутствуют поперечные стабилизаторы. В конструкции передней подвески предусмотрено наличие телескопических амортизаторов, задняя усилена за счет большего количества рессор.

Подробные технические и эксплуатационные характеристики самосвала КамАЗ-45143:

Тип транспортного средстваСамосвал
Базовое шассиKAMAZ — 65115-3063-А5
Колесная формула6х4
Полная масса автопоезда, кг35950
Полная масса автомобиля, кг21950
Снаряженная масса автомобиля, кг9850
Грузоподъемность, кг12100
Допустимая нагрузка на переднюю ось, кг5270
Допустимая нагрузка на заднюю тележку, кг16680
Длина, мм7040
Ширина, мм2550
Высота, мм2850
Межосевое расстояние, мм3690+1320
Передний свес, мм1260
Задний свес, мм1710
Размер шин11.00 R20
Тип кузоваСамосвальная платформа
Объем платформы, м. куб.15,2
Размеры платформы, мм5258х2320х1270
Тип разгрузкиБоковая
Тент, каркасНет
Тип кабиныРестайлинговая
Спальное местоЕсть
Экологический стандартЕВРО-5
Модель двигателяCummins ISBe6,7 Е5
Мощность л.с.300
Топливная аппаратураТНВД BOSCH
Объем топливного бака, л500
Модель КППZF 9
Модель сцепленияZF&SACHS/MFZ 430
Подвескарессорная
Межосевая блокировка дифференциалаЕсть
Межколесная блокировкаЕсть
Передаточное отношение главной передачи5,43
НасосЕсть
Коробка отбора мощностиЕсть
Управление КОМЕсть
Тип сцепного устройстваШкворень-петля
Читать еще:  Погрузчик xcmg lw300f технические характеристики

Видео обзор КамАЗ-45143

Сельхозник с пробегом КамАЗ-45143:

Восстановленный сельхозник зерновоз КамАЗ-45143:

Установка кондиционера на КамАЗ-45143:

О чем говорят на форумах: отзывы владельцев и водителей КамАЗ-45143

Никита Домбровских, 35 лет, Гомельская область:

У меня КамАЗ-45143, 2010 года выпуска с двигателем Камминз и коробкой от ZF. Используется для перевозки зерна, удобрений, других сельскохозяйственных грузов. По мотору, коробке и ходовой особых проблем нет, сборка кабины тоже сносная. Хуже дела обстоят с лакокрасочным покрытием. Кузов покрылся ржавчиной уже через пять лет эксплуатации, еще через год появились рыжие пятна на кабине. Пришлось все убирать и перекрашивать. Пока нормально – значит дело не в металле и не в условиях эксплуатации, а именно в заводской покраске.

КамАЗ-45143. Габариты, двигатель и расход топлива. Трансмиссия, тормоза и электрическое оборудование

КамАЗ-45143 – популярный отечественный сельхозник

Разработка универсального самосвала для перевозки сыпучих грузов (кроме камня и щебня), на Камском автозаводе началась в конце 70-х годов прошлого века. Первая партия КамАЗ-45143 сошла с конвейера в 1982 году.

Автомобиль оказался настолько удачным и востребованным, что производился на протяжении тридцати лет, вплоть до 2012 года. За это время было разработано и запущено в производство несколько модификаций самосвала, которые отличались грузоподъемностью, двигателями, интерьером кабины и некоторыми другими особенностями. Отметим, что на базе модели шасси создан мусоровоз МКМ-35, использовался КамАЗ-45143 и в других отраслях народного хозяйства.

Конструктивно КамАЗ-45143 представляет собой трехосный самосвал с рамной конструкцией и колесной формулой 6*4. Компоновка автомобиля выполнена традиционно: бескапотная откидывающаяся кабина с передним расположением двигателя. Грузовик, в зависимости от года выпуска, комплектовался несколькими видами кабин. Так в машинах 80-90-х годов мы находим два или три сидения без спального места и с аскетичным интерьером. Рестайлинговая кабина получила новые сидения на пневмоподвеске и удобный спальник. Впрочем, в обеих модификациях мы находим старую металлическую приборную панель, которая не отличается ни эргономикой, ни информативностью. Оставляет желать лучшего термо и звукоизоляция салона, жалуются водители на вибрацию, при езде по проселочным дорогам.

Как уже упоминалось, КамАЗ-45143 производился до 2012 года, поэтому сейчас новые автомобили этой модели недоступны. На рынке подержанной техники можно найти множество предложений, стоимость самосвала 2009 – 2011 года колеблется в пределах 1 200 000 – 1 500 000 рублей.

Габариты и грузоподъемность КамАЗ-45143

Прежде всего, следует отметить, что самосвал располагает возможностью разгрузки на две стороны, что значительно расширяет спектр его использования. Было выпущено несколько модификаций, которые имели некоторые различия по грузоподъемности: от 10 до 12 тонн. Остановимся на характеристиках самой популярной модели, с грузоподъемностью в 12,1 тонны.

  • Длина – 7 615 миллиметров;
  • Высота – 2 900 мм;
  • Ширина – 2 500 мм;
  • Снаряженная масса самосвала – 9 850
  • Грузоподъемность – 12 100
  • Общая масса в составе автопоезда – 36 тонн;
  • Объем платформы со стандартными бортами – 7,8 м 3 ;
  • Объем платформы с надставными металлическими бортами – 15,4 м 3 ;
  • Максимальная скорость – 80 км/час.

Двигатель и расход топлива КамАЗ-45143

За тридцать лет производства сельхозник оснащался несколькими типами дизельных двигателей:

КамАЗ 740.31 240. Это восьмицилиндровый дизельный четырехтактный мотор с V-образным расположением цилиндров. Рабочий объем силовой установки составляет 10,85 литра при номинальной мощности в 240 лошадиных сил. При таких характеристиках двигатель имеет достаточно внушительный вес – 885 килограмм. В последние годы мотор комплектовался топливными насосами Бош. По экологическим параметрам КамАЗ 740.31 240 соответствует стандартам Евро 2.

КамАЗ 740.622-280. Более мощный (280 лошадиных сил) и как следствие, более тяжелый (900 килограмм) двигатель отечественного производства. Как и его предшественник это мотор имеет V-образное расположение своих восьми цилиндров, а его экологичность соответствует стандартам Евро 2. В то же время увеличился рабочий объем силовой установки – 11,76 литра.

Cummins ISB6.7 300. Рестайлинговая модель КамАЗ-45143 оснащалась двигателем Камминз, произведенным в Китае по немецкой лицензии. Мотор отличается небольшим весом (всего 532 килограмма) и внушительной мощностью (300 лошадиных сил). Этот шестицилиндровый двигатель имеет рядное расположение цилиндров, его рабочий объем всего 6,7 литра. Автомобили с такой силовой установкой могут работать в Европе, так как он соответствует стандартам Евро 4.

Расход топлива КамАЗ-45143 зависит от мотора, установленного на самосвале и условий его эксплуатации. В летний период автомобиль оснащенный двигателем Cummins потребляет до 26 литров дизтоплива на 100 км, в зимний период эта цифра может увеличиваться на 3-5 литров. Как правило, автомобиль комплектуется вместительным топливным баком на 500 литров.

Трансмиссия, тормоза и электрическое оборудование КамАЗ-45143

В зависимости от периода выпуска и модификации, КамАЗ-45143 оборудовался тремя видами механических девяти ступенчатых коробок переключения передач: отечественная КамАЗ 152 и 154 и немецкая ZF-9S. Следует отметить, что КПП ZF-9S собирается в Набережных Челнах из немецких деталей, поэтому ее тоже можно считать отчасти отечественной. Коробка передач оснащена планетарным демультипликатором и двухступенчатым делителем передач, для облегчения работы водителя МКПП снабжена сервоусилителем.

Передача крутящего момента от силовой установки на коробку переключения скоростей осуществляется при помощи сухого фрикционного двухдискового сцепления ZF&SACHS/MFZ 430 с пневмоусилителем. На самосвале предусмотрена межосевая блокировка дифференциала и межколесная блокировка.

Все колеса КамАЗ-45143 оборудованы барабанными тормозами, диаметром 400 миллиметров с пневматическим приводом. Помимо того на самосвале применена технология АВС, которая увеличивает безопасность движения и предотвращает занос во время торможения.

Электрические системы КамАЗ-45143 питаются от двух 12-вольтовых аккумуляторов, суммарной емкостью 380 А/часов, также здесь установлен двухкилловатный генератор на 28 вольт.

Более полное описание и подробные характеристики самосвала КамАЗ-45143 можно посмотреть здесь:

Тип транспортного средстваСамосвал
Базовое шассиKAMAZ — 65115-3063-А5
Колесная формула6х4
Полная масса автопоезда, кг35950
Полная масса автомобиля, кг21950
Снаряженная масса автомобиля, кг9850
Грузоподъемность, кг12100
Допустимая нагрузка на переднюю ось, кг5270
Допустимая нагрузка на заднюю тележку, кг16680
Длина, мм7040
Ширина, мм2550
Высота, мм2850
Межосевое расстояние, мм3690+1320
Передний свес, мм1260
Задний свес, мм1710
Размер шин11.00 R20
Тип кузоваСамосвальная платформа
Объем платформы, м. куб.15,2
Размеры платформы, мм5258х2320х1270
Тип разгрузкиБоковая
Тент, каркасНет
Тип кабиныРестайлинговая
Спальное местоЕсть
Экологический стандартЕВРО-5
Модель двигателяCummins ISBe6,7 Е5
Мощность л.с.300
Топливная аппаратураТНВД BOSCH
Объем топливного бака, л500
Модель КППZF 9
Модель сцепленияZF&SACHS/MFZ 430
Подвескарессорная
Межосевая блокировка дифференциалаЕсть
Межколесная блокировкаЕсть
Передаточное отношение главной передачи5,43
НасосЕсть
Коробка отбора мощностиЕсть
Управление КОМЕсть
Тип сцепного устройстваШкворень-петля

Основные преимущества и недостатки

Преимущества:

  • Надежный двигатель с длительным межремонтным периодом;
  • Качественная коробка передач;
  • Высокая ремонтопригодность автомобиля и наличие большого количества оригинальных запчастей;
  • Неприхотливость качеству топлива.

Недостатки:

  • Расход топлива выше указанной нормы;
  • Устаревшая кабина с неудобными сидениями и сильной вибрацией;
  • Есть замечания по качеству сборки.

Видео обзор КамАЗ-45143 на youtube

КамАЗ-45143 – новые борта и спальник на самосвале:

Сельхозник КамАЗ-45143 – видео обзор:

Зерновоз КамАЗ-45143 с прицепом – возим пшеницу:

О чем говорят на форумах: отзывы владельцев и водителей КамАЗ-45143

Степан Конюхов, 53 года, Ставропольский Край:

На КамАЗ-45143 проработал более 10 лет – занимаюсь перевозкой зерна, удобрений, кормов для скота. Мой самосвал оснащен 280-сильным мотором и отечественной коробкой передач. Особых претензий к обоим узлам нет, за все время поменял компрессор, больше туда не суюсь. Что касается расхода, то даже летом и с пустым кузовом меньше 31 литра не получается, при том, что езжу со скоростью 60-70 км/час. Очень неудобные кресла – уже через два часа работы начинает болеть спина – думаю поставить новые, более современные сидения.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
