Автокран qy25k технические характеристики

Автокран XCMG QY25K5S

Автокран XCMG QY25K5S китайского производства выпускается по лицензии крупнейших производителей тяжелой техники KATO и Liebherr. Машина представляет собой принципиально новую модель, основанную на успешном применении технологии в более ранних модификациях крана. Автокран XCMG QY25K5S имеет ряд преимуществ, выгодно отличающих его среди конкурентов и выдвигающих модель на первые позиции среди машин данной марки.

Автокран XCMG QY25K5S: технические характеристики

Автокран оснащается заводским четырехтактным дизелем с водяной системой охлаждения. Мотор имеет номинальную мощность 282 л.с./206 кВт и выдает максимальный крутящий момент 1170 Нм. Максимальная частота вращения коленвала — 2200 об/мин. Объем двигателя составляет почти 9 литров. Для увеличения мощности двигатель снабжается турбонагнетателем. Жидкостная система охлаждения работает с насосом принудительной циркуляции.

Двигатель и все прочие системы машины соответствуют экологическому стандарту Евро-3 и Евро-4 для последних модификаций. Гидравлическая система и многие узлы автокрана получили множественные патенты и сертификаты в Китае. Техника считается новым шагом на пути развития тяжелого машиностроения в Поднебесной. Максимальная скорость машины — 75 км/ч.

Рабочие характеристики

Благодаря низко расположенному центру тяжести, автокран XCMG QY25K5S отличается устойчивостью во время движения и работы. Пять дополнительных гидравлических опор увеличивают этот показатель. Последняя опора расположена под кабиной оператора, что позволяет ему производить работы в радиусе 360 градусов.

Основное рабочее оборудование машины — пятисекционная стрела с телескопическим строением. Оригинальный восьмиугольный профиль стрелы считается одной из ключевых особенностей автокрана. Каждая секция выдвигается поочередно, что дает возможность работать с различными грузами на различной высоте.

Главная и вспомогательная лебедки имеют функцию независимой работы. Управление гидравлической системой производится специальными джойстиками, расположенными на подлокотнике кресла оператора. Такая система управления повысила точность команд и дала возможность не только усовершенствовать работу крана, но и облегчить труд водителя.

Нагрузка на автокране выравнивается автоматически за счет использования особой свинг-системы с функцией свободного скольжения. XCMG QY25K5S использует наиболее современные системы безопасности. К ним относятся:

• ограничитель максимального подъема груза;
• ограничитель момента груза;
• ограничитель свободного хода троса;
• гидравлический клапан защиты давления;
• распределительный клапан безопасности;
• клапан защиты антикавитации;
• АБС.

Шасси, а также основные элементы установки изготовлены из высокопрочной стали. При этом в основе конструкции лежит облегчение общей массы за счет использования инновационных легких материалов. За счет снижения массы достигается повышенная эффективность.

Грузоподъемность автокрана XCMG QY25K5S составляет максимум 25 тонн. Номинальный рабочий радиус — 3 м. Другие рабочие характеристики:

• момент груза на основной стреле (максимум) — 961 кН.м;
• момент груза на полном вылете стрелы (максимум) — 450 кН.м;
• скорость подъема лебедки под предельной нагрузкой — 75м/мин;
• скорость подъема лебедки без нагрузки — 125м/мин.

Грузовысотные характеристики китайского автокрана 25т XCMG QY25K5 (разворот 360°)

Грузовысотные характеристики гуська (удлинителя) автокрана XCMG QY25K5

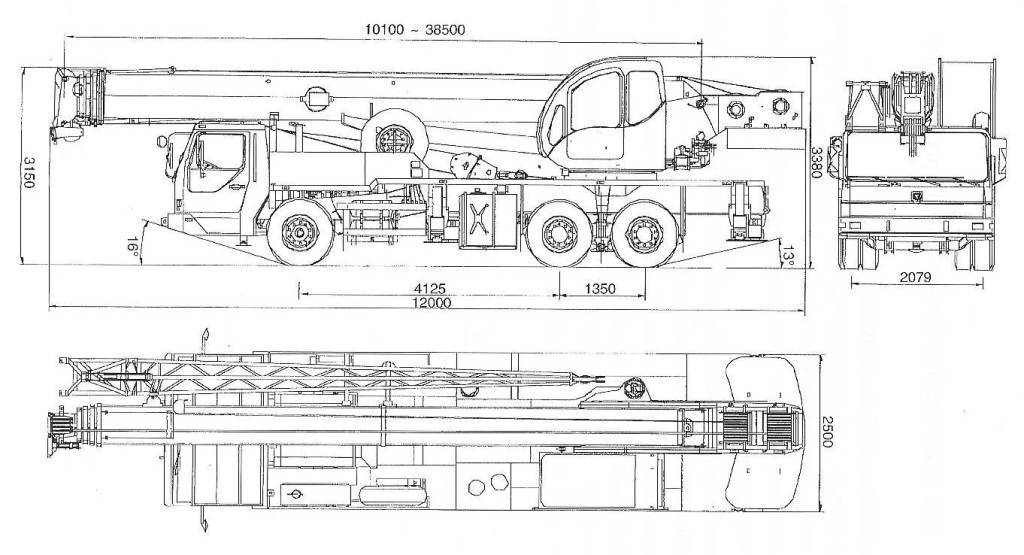

Габаритные размеры

• эксплуатационная масса — 31 000 кг;
• длина — 12300 мм;
• ширина — 2500 мм;
• высота — 3350 мм;
• база — 4125 мм передний мост, 1350 мм задний мост;
• дорожный просвет — 260 мм;
• нагрузка на передней оси — 6440 кг;
• нагрузка на задней оси — 24600 кг;
• радиус разворота (минимум) — 22 м;
• угол подъезда — 16 градусов;
• угол отъезда — 13 градусов.

Размер и показатели рабочего оборудования

• расстояние между продольными аутригерами — 4,8 м;
• расстояние между боковыми аутригерами — 6 м;
• высота стрелы — 10,2 м;
• вылет стрелы — 38,6 м;
• время подъема стрелы — 75 с;
• скорость колебания (максимум) — 2,5 об/мин;
• время выдвижения аутригеров — 35 с.

Автокран способен преодолевать препятствия под углом 30 градусов. Предельный расход топлива машины составляет 37 л. Максимальный тормозной путь при остаточной скорости движения 30 км/ч — 10 м.

Двигатель устройства изготовляется по стандарту Евро-3. Согласно технической документации плановый расход горючего на 100 км составляет порядка 37 л.

Модификации

XCT25 – четвертое поколение кранов для стран ЕС повышенной надежности
QY25KL – северное исполнение
QY25KR – для эксплуатации в условиях жаркого климата с повышенной влажностью
QY25KH – для эксплуатации в горных условиях
QY25KN – для эксплуатации в странах Южной Америки
QY25KT – для использования в нефте- и газодобывающих отраслях, атомной энергетике
QY25KQ – работает на сжиженном газе

Исходя из характеристик и разнообразия модификаций, предоставляемых на выбор, автокран XCMG QY25K5S может применяться в строительстве, добывающей и горной промышленности, атомной энергетике. Универсальность техники дополнена ее высокой надёжностью и комфортом для оператора.

Автокран XCMG QY25K

Китайские автокраны пользуются популярностью. Они надежно работают и имеют более приемлемую стоимость, чем те же аналоги европейского производства. Отдельно стоит уделить внимание модели XCMG QY25K. Концерн спецтехники XCMG производит продукцию, используя лицензию таких крупных автогигантов как Liebherr и KATO. Поэтому весь модельный ряд представлен только современной грузоподъемной техникой.

Автокран XCMG QY25K – устройство

Автокран вобрал все самые новейшие усовершенствования. Он явился синтезом опыта мировых производителей спецтехники, а также разработок китайских инженеров. В результате получилась машина с оптимальным расположением систем и узлов, их взаимодействием между собой и максимальной грузоподъемностью 25 тонн.

Машина стандартно оснащена полноповоротной крановой установкой с кабиной оператора и телескопической стрелой, грузовым автомобилем для транспортировки крана, платформой с аутригерами для опоры при проведении работ.

Автокран XCMG устойчивый за счет низкого центра тяжести и маневренный за счет облегченного веса, имеет хорошую проходимость. Несущие конструктивные элементы машины выполнены из стали высокой прочности Weldox.

Кабина оператора широкообзорная полного размера, предоставляет возможность хорошего просмотра при работе установки. Рабочее место водителя и крановщика оборудованы кондиционерами.

Крановая установка оснащена двумя лебедками: основной и вспомогательного назначения. Они могут работать вместе и по отдельности. Автокран XCMG QY25K управляется при помощи гидравлической системы. Все команды передаются от джойстиков через нее к рабочим органам техники с высокой точностью.

За выравниванием нагрузки во время работы призвана следить свинг-система, где используется метод свободного скольжения. Также автомобильный кран укомплектован всеми датчиками и системами безопасности, куда входит:

• Ограничивающее устройство для защиты от поднятия груза недопустимой массы;
• Ограничитель грузового момента;
• Устройство контроля и ограничения свободного хода грузового каната;
• Клапан защиты гидравлический от недопустимого давления;
• Клапан безопасности распределительный;
• Антикавитационный защитный клапан;
• АБС.

Параметры технические

• Размер габаритов автомобильного крана в метрах ДШВ – 12.36х2.50х3.38;
• База колесная моста переднего в метрах – 4.125;
• База колесная мостов задних – 1.350;
• Вес в транспортном состоянии в тоннах – 26.4;
• Давление на переднюю ось в тоннах – 6.1;
• Давление на заднюю ось – 21.8;
• Скорость передвижения максимум/минимум в км/ч – 72/3;
• Радиус разворота по минимуму в метрах – 22;
• Радиус разворота по стреле – 24;
• Просвет между дорогой и рамой в метрах – 0.26;
• Уклон, возможный к преодолению в градусах – 27;
• Дизельный мотор модели SC8DK280Q3 мощностью 206 киловатт;
• Расход горючего в литрах на 100 км – 35;
• Путь при торможении на скорости 30 км/ч – 10м.

Параметры рабочие

Автокран может поднять до 25 тонн, при этом рабочий радиус составляет порядка трех метров. К другим рабочим характеристикам относится:

• Момент грузовой на основном колене стрелы (предельно) – 961.00 кН.м;
• Момент грузовой в состоянии полного вылета плеча (предельно) – 450.00 кН.м;
• Быстрота подъема лебедкой при максимальной нагрузке – 75.00 м/мин;
• Быстрота подъема лебедкой при холостом ходе – 125.00 м/мин;
• Высота подъема на основной стреле – 10.50 м;
• Высота подъема на полностью выдвинутой телескопической конструкции – 32.50 м;
• Высота подъема с добавлением гуська – 75 м.

Как устроена стрела XCMG QY25K

Стреловое оборудование автокрана имеет телескопическую конструкцию и содержит 5 секций, которые по форме профиля представляют собой шестигранники. За счет ребер жесткости такие секции очень прочны на изгиб.

Выдвижение секций происходит поочередно за счет воздействия гидроцилиндра и блоков полиспаса. Другой гидроцилиндр поднимает стрелу вверх, меняя ее вылет. Основная длина стрелового оборудования XCMG QY25K может быть дополнена гуськом (удлинителем). Его можно крепить в одну линию, либо с угловым смещением на 15 или 30 градусов.

За счет поворотной платформы стреловое оборудование может совершать круговое вращение на 360 градусов. В конструкции стрелы автокрана XCMG есть устройство ограничения свободного хода. На оголовке имеется пять шкивов.
