Устройство плуга для вспашки
Как сделать плуг
При обработке земли одна из самых утомительных операций — ее вспашка и подготовка к посеву. При наличии техники — мотоблока или минитрактора — все можно переложить на них, но для вспашки нужен плуг. Купить готовый — слишком затратно. Цены на готовые изделия немалые. Чтобы сэкономить, можно сделать плуг своими руками. Причем есть два пути. Первый: делать самостоятельно все полностью. Это сложный путь — форма у частей плуга нелинейная, с изгибами определенного радиуса, а гнут толстый металл в домашних условиях очень сложно. Второй путь — купить готовые корпуса, а раму и все остальные вспомогательные части собрать самому. Это уже более простой вариант, с которым справитсяотносительно несложно.
Виды и классификация плугов
Есть несколько конструкций плугов:
- лемешные;
- дисковые;
- ротационные;
- комбинированные;
- чизельные.
Наиболее распространенные — лемешные плуги. Они использовались еще нашими предками и по сей день на большинстве полей работают они. Для вспашки тяжелых земель, участков с повышенной или недостаточной влажностью, используют дисковые плуги. Комбинированные и ротационные — более сложные в устройстве, подходят для возделывания целины. Чизельные — это особые устройства, которые не предусматривают оборот пласта. Их относят к плугам условно и применяют редко, особенно в частном хозяйстве.
По типу тяги плуги делят на несколько категорий:
- Тракторные. На данное время это наиболее распространенный вид плугов. Они выпускаются под разные виды техники, в том числе и под малогабаритные минитрактора и даже мотоблоки.
Небольшой тракторный плуг
И это еще не все. Есть еще классификация по назначению: общего и специального. Плуги общего назначения работают на большинстве освоенных земель. Среди плугов специального назначения есть:
- Для каменистых почв. Они имеют встроенные защитные механизмы (подъемные), которые не позволяют крупным камням повредить плуг.
- Оборотные. Имеют два одинаковых плуга в зеркальном отображении. Позволяют получить ровную поверхность без ярко выраженных горбов и борозд (гладкая вспашка).
Оборотные плуги — одно- и много- корпусные
Это еще не все разновидности, но наиболее популярные и используемые. Отличаются они конструктивно, причем порой серьезно.
Строение и виды плугов
Чтобы сделать плуг своими руками, необходимо иметь информацию о его строении и назначении частей. Чаще всего используются пахотные орудия общего назначения. Он состоит из нескольких частей, которые можно условно разделить на рабочие и вспомогательные:
- рабочие:
- корпус — состоит из стойки к которой прикреплены лемех с отвалом и полевая доска;
- нож — основная режущая часть;
- предплужник — дополнительная режущая часть, срезающая задерненный слой почвы;
Устройство плуга общего назначения
Как работает такой плуг? Предплужник снимает верхний пласт земли с растущими на нем растениями, переворачивает его и укладывает на дно борозды, которая является результатом работы корпуса. Корпус с оснасткой отрезает часть грунта со стороны борозды, рыхлит его, оборачивает не определенный угол (зависит от конструкции), укладывает поверх перевернутого слоя дерна (уложенного предплужником). Чтобы выровнять стенку борозды, перед последним корпусом плуга ставят нож.
Плуги общего назначения могут обеспечить глубину вспашки от 20 см до 30 см, лемешные — от 16 см (у них также отсутствуют нож и предплужник).
Корпуса
По количеству корпусов плуги бывают однокорпусные, двухкорпусные и многокорпусные. Корпус состоит из нескольких частей:
- стойка;
- рабочая поверхность — лемех и отвал;
- полевая доска.
Корпус с лемехом и отвалом
Лемех и отвал — это рабочая поверхность — эта часть отвечает за качество и вид вспашки. Пласт почвы подрезается лемехом, по нему он поднимается к отвалу. Тут почва крошится и переворачивается. Степень поворота пласта зависит от формы отвала. Внизу корпуса прикреплена полевая доска. Ее задача — не давать плугу смещаться в сторону уже вспаханного участка.
Если вы собираетесь сделать плуг своими руками, необходимо выбрать конструкцию с учетом типа почвы, которую собираетесь обрабатывать. Плужные корпуса бывают:
- Отвальные. Для вспашки с полным или частичным оборотом пласта. Такие плуги способствуют почвообразованию (выросшие растения срезаются, укладываются на дно борозды, где перегнивают), обогащают почву кислородом (за счет рыхления).
- культурный — применяется для давно возделываемых земель, хорошо крошит почву, оборачивает в средней степени;
- полувинтовые отвальные корпуса используют для возделывания целины, вспашки сильно задерненной почвы, он хорошо оборачивает почву, умеренно ее крошит (модели с удлиненным пером оборачивают пласт полностью);
- винтовые — хороши при возделывании целины — пласт оборачивают полностью;
Виды корпусов лемешных плугов
Дисковый тракторный плуг
Планируя сделать плуг своими руками, конструкцию корпуса плуга выбирают исходя из типа почвы и поставленных целей. Иногда выбор зависит от типа выращиваемых насаждений. Например, под корнеплоды требуется усиленное рыхление, которое ни один из приведенных выше плужных корпусов не дает. Тогда используется специальный — комбинированный. Он имеет укороченные отвал и лемех, а также ротор. При вспашке ротор дополнительно измельчает землю, которая поступает с лемеха.
Отвал
Плужный отвал — одна из рабочих частей плуга (составляющая корпуса). Его работа — отрезать от стенки пласт почвы, крошить ее и переворачивать (оборачивать). То есть, во многом от качества отвала зависит насколько хорошо будет подготовлена почва. При самостоятельном изготовлении плуга это стоит помнить.
Форма и чертеж отвала из листовой стали толщиной 3 мм
Изготавливают отвал из листовой углеродистой стали или специальной трехслойной. Имеет он сложную изогнутую форму, от которой зависит степень измельчения почвы и ее оборот. Конструктивно различают в плужном отвале грудь и крыло (носик).
Грудь отвала отрезает от стенки борозды пласт почвы, дробит ее, начинает оборачивать срезанный пласт. Крыло отвала заканчивает оборот. Как видите, основную часть работы выполняет грудь, потому и изнашивается, в среднем, в два раза быстрее. Потому делают отвал состоящим из двух частей. В таком случае при сильном износе грудь отвала можно заменить. Еще один нюанс: на заводе для снижения трения пласта о поверхность, ее полируют.
Есть четыре основные формы отвала, каждая из которых придает определенные характеристике вспашке:
- Культурный отвал. Хорошо крошит пласт и довольно полно оборачивает его. Применяется для вспашки больших площадей давно освоенных земель.
- Цилиндрический. Хорошо крошит почву, но плохо оборачивает. В результате растительные остатки в этом случае равномерно перемешиваются с почвой. Используют подобный отвал на легких почвах.
- Полувинтовые и винтовые. Оборачивают пласт полностью (растительные остатки укладываются корнями вверх), но очень плохо крошат. После вспашки плугом с таким отвалом, поле имеет ярко выраженные «волны». Перед посевом его необходимо дополнительно обработать — выровнять (бороны, фрезы и т.д.).
При выборе материалов, учтите, что и отвал и лемех должны иметь почти одинаковую толщину: допустимая величина «ступеньки» — 1 мм. Также очень небольшим может быть зазор на стыке лемеха и отвала — не более 0,5 мм.
Лемех
Чтобы изготовить плуг своими руками необходимо определиться с формой лемеха. Лемех — это част, подрезающая пласт земли, по нему также срезанный слой почвы поднимается и попадает на отвал. Для его изготовления используется высокопрочная закаленная сталь.
Располагают лемех следующим образом:
- к дну борозды под углом 22-30°;
- выбор угла наклона по отношению к плоскости борозды зависит от типа отвала:
- для культурного отвала — 40°;
- цилиндрического — 45°;
- винтового и полувинтового — 35°.
Такое расположение дает наименьшее сопротивление при продвижении, при этом лезвие хорошо подрезает корешки, разбивает комки земли, которые скользят по его поверхности.
Лемехи бывают разной формы (на фото выше). Делая плуг своими руками, их выбирают в зависимости от типа почвы и сложности изготовления:
- Трапециевидный. Самый простой в изготовлении, хорош тем, что при его применении дно борозды получается ровным. Недостаток — быстрый износ и сложность при заглублении. Потому чаще всего трапециевидные лемехи используются на давно обрабатываемых землях. Чтобы компенсировать быстрый износ, на обратной стороне делают некоторый запас материала — магазин. При очередной его оттяжке часть запаса уходит.
- Зубчатый и с выдвижным долотом. Эти типы лемехов используют на тяжелых почвах (глина, суглинки) и там, где много камней.
- Долотообразный. Отличается наличием острого, выдвинутого вперед выступа-носика. Это выступ выдается в сторону поля на 5 мм и вниз на 10 мм. Подобный изгиб способствует тому, что плуг с таким лемехом лучше и быстрее заглубляется и идет ровнее. Для компенсации износа также делают «магазин» — запас длины. Применяют плуги с долотообразным лемехом на тяжелых почвах.
Из всех этих видов наиболее распространены долотообразные лемехи. Они более устойчивы в работе, с ними нет проблем при заглублении: плуг легко опускается на нужную глубину.
Размеры отвала из толстостенной трубы диаметром 50-60 мм (подойдет газовый баллон)
По мере износа, лемехи оттягивают- затачивают режущую кромку. Делают это регулярно, так как при тупом лезвии (ширина более 3 мм), сопротивление плуга возрастает в на 50%. Потому выгоднее вовремя осматривать и обслуживать оборудование.
Чертежи
Собираясь сделать плуг своими руками, необходимо иметь какой-то образец для подражания. Если есть старый плуг, можно сделать новые по его подобию. А если такого нет, пригодятся чертежи. Только учтите параметры своей техники, на которую будете его навешивать.
Плуг общего назначения на трактор (однокорпусный)
Детализация некоторых размеров.
Сборочный чертеж однокорпусного плуга
Чертеж плуга с размерами
Видео-уроки по изготовлению плугов
Устройство и работа плуга, регулировка, схема, рабочие органы
Устройство и работа плуга
Основными рабочими органами плуга являются нож, предплужник и корпус. Если более подробно рассматривать устройство и работа плуга то можно добавить что иногда на плуге устанавливают углосним и почвоуглубитель. Вспомогательными органами плуга являются рама с навесным или прицепным устройством, механизмы заглубляющие и выглубляющие корпуса, опорные колёса.
Качество работы плуга зависит от формы корпуса (рабочей поверхности)образованной отвалом и лемехом.
- полевая доска
- боковины с пяткой
- отвал
- стойка
- лемех
Процесс работы заключается в подрезании части почвы снизу, поднятия его и направления на отвал. Отвал, в сторону сдвигая пласт, крошит его частично и переворачивает сбрасывая в борозду. Пласт перемещается благодаря форме лемешно-отвальной поверхности, при лемехе и отвале установленным под наклоном к стенке борозды и дну.
Плужные корпуса различаются по форме рабочей поверхности на
- культурные
- цилиндрические рухадловые
- винтовые
- полу винтовые
- универсальные
Наиболее распространенными являются полу винтовые и культурные корпуса. Хорошее крошение и оборачивание пласта обеспечивают корпуса с культурной поверхностью. Такие корпуса используются для вспашки залежных и целинных земель, старопахотных почв.
Однако в случае залежных и целинных земель, более эффективны полувинтовые корпуса, они лучше оборачивают задернелый пласт, поскольку у этого типа отвала крыло более загнуто в сторону пласта который оборачивается. Когда плуг движется, при давлении почвы на корпуса, из за её бокового давления плуг стремится сместиться в сторону напаханной части поля.
Против этого, к каждому корпусу, к нижней части стойки, прикрепляют полевую доску, увеличивающую опорную поверхность плуга, что в свою очередь препятствует смещению плуга. Плуг для безотвальной вспашки поднимает подрезанный лемехом пласт и затем он поступает на уширитель. При этом происходит крошение пласта и рыхление почвы.
Плуг схема
Плуг делится на основные части (плуг схема):
- предплужник 1
- корпус 2
- нож 4
- рама 3
- винт регулировки опорного колеса 6
- опорное колесо 5
- прицепное устройство 7
Иногда на плуги устанавливается гидропневматический предохранитель, это делается для обработки старопахотных почв, которые засорены камнями различных форм и размеров, частично выступающими на поверхность или скрытыми в толще слоя. Его основными узлами являются: гидроцилиндр, пневмогидроаккумулятор (ПГА) с поршнем и штуцером, кран, манометр, маслопроводы.
С помощью шарнирных опор и грядиля управляется каждый корпус плуга. Для лучшего оборачивания и крушения пласта, на корпусе установлены долото, перо и углосним.
Как отрегулировать плуг для пахоты
1. Регулировку плуга для пахоты следует начать с его рабочих частей. Главным рабочим элементом плуга является лемех, при вспашке более половины нагрузки приходится на него. Лемех должен быть обязательно наточен соответствующим образом. В противном случае расход горючего возрастет на 20%, производительность снижается почти на 20%, а глубина обработки может снизится более чем на треть.
3. Важно нахождение лемеха и отвала на одной линии со стороны поля. Допустимое выступление лемеха — не более полсантиметра. Недопустимо выступание стойки корпуса за полевой обрез отвала и лемеха. Допустимые зазоры составляют: между стойкой и лемехом 3 мм, а между стойкой и отвалом 6 мм.
4. Необходимо проверить на плуге полевые доски, они должны быть ровными. Задняя часть их должна находиться с обрезом лемеха в одной плоскости. Допустимое отклонение — не более полсантиметра.
5.Лезвие лемеха надо установить параллельно установочной площадке. Возвышение задней части допустимо не более сантиметра. Установка погнутых грядилей и/или перекос рамы не допускаются. Иначе правильное общее расположение корпуса плуга нарушается. Правильность установки лемехов можно проверить так: натянуть шнур по пяткам и носкам заднего и переднего корпусов. Допустимое отклонение пяток и носков должно не превышать плюс-минус от натянутого шнура.
Отвал плуга и его применения
Отвал плуга — его рабочая часть корпуса предназначается для подъема пласта почвы, который подрезан лемехом. Отвал плуга деформирует пласт почвы, переворачивает верхним слоем вниз и отваливает его в борозду. Отвалы плуга по форме рабочей поверхности делятся на полувинтовые, винтовые, культурные и цилиндрические.
По конструктивному выполнению различают составные (из двух частей), роликовые, прутиковые, пластинчатые и др. Отвалы изготавливают из 2х или 3х-слойной стали подвергнутой закалке. Бывают плуги для скорости пахоты до 12 км/ч (скоростной пахоты), для них применяются отвалы со специальной формой рабочей поверхности, обеспечивающей хорошее прошение, нормальный оборот пласта и слитную поверхность пахоты.
Рабочие органы плуга
Рабочие органы плугов – черенковые или дисковые ножи, предплужники и основные корпуса.
Дисковый нож – диск, который вращается на двух шарикоподшипниках. Устанавливается он обычно перед задним корпусом, используется на плугах общего назначения, а так же для не засоренных корнями деревьев и камнями почв на кустарниково-болотных плугах. Черенковый нож представляет собой черенок, который переходит в нож и представляет собой двугранный клин. Такие используют при вспашке засоренных камнями, задернелых почв.
Черенковыми ножами оборудуют специальные плуги, в том числе и кустарниково-болотные. При работе плуг ножами отделяет пласт почвы вертикально, создавая ровную стенку, при этом создавая и дно борозды. Это помогает выдерживать заданную глубину пахоты, потому как обычно опорные колеса трактора или плуга идут по дну борозды.
Предплужник — часть плуга, снимающая верхний слой почвы, укладывая его на дно борозды.
Корпуса различают по разновидностям на культурные, винтовые и полувинтовые. Типы корпусов бывают полу винтовыми, скоростными, вырезными, безотвальными, с почвоуглублением или дисковыми.
Плуг фото
Навесной трёхкорпусный плуг.

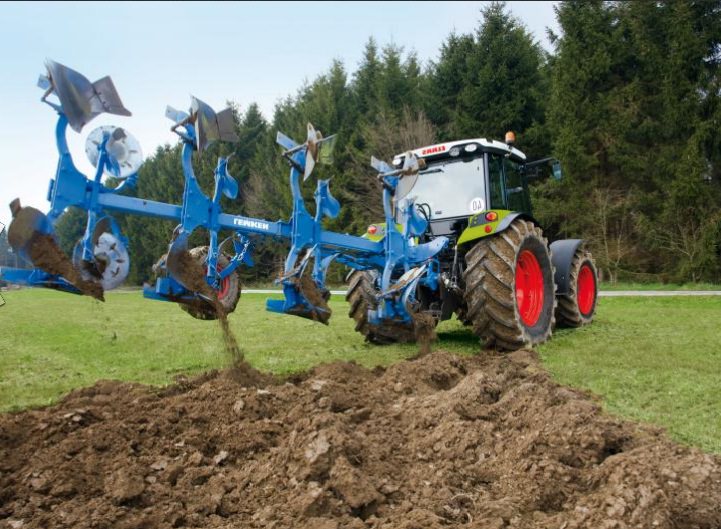

Вспашка оборотным навесным плугом.
Плуг на который установлены полувинтовые корпуса.
Если не используется вся система, нужно остановить двигатель (или перевести его на малое число оборотов), выключить насос, запустить двигатель и продолжать работу. Если не используются только выносные цилиндры, их нужно […]
Гидроаккумулятор (рис. 119) служит для поддержания постоянного заданного давления в силовом цилиндре гидросистемы при работе с КВН. Постоянное давление в аккумуляторе поддерживает автоматический золотник 5
Концы трубопроводов и шлангов для предупреждения вытекания масла при разъединении коммуникаций оборудованы самозапирающимися клапанами.
Высотное регулирование является основным. Поэтому все орудия, навешиваемые на трактор с раздельно — агрегатной гидросистемой, должны иметь опорные колеса. Плуги с опорными колесами имеют индекс Р.
На тракторах ДТ-54А, Т-75, Т-74, ДТ-75, Т-40, Т-28ХЗ, MT3-5JIC, МТЗ-5МС и Т-38 насос гидросистемы установлен на корпусе шестерен распределителя и приводится во вращение от шестерен двигателя. На тракторе ДТ-20 насос […]
Через всасывающий канал 1 (рис. 101) масло из бака поступает в насос, а по нагнетательному каналу 2 подается из него в полость высокого давления. Масло захватывается зубьями обеих шестерен, заполняет […]
Различают едино-агрегатные и раздельно-агрегатные гидравлические системы. Едино-агрегатные системы устанавливались на тракторах старых марок (табл. 27), выпускавшихся до 1957 г. У едино-агрегатных систем насос, распределитель и силовой цилиндр заключены в общем […]
Гидравлическая система состоит из насоса, распределителя, силовых цилиндров и бака с фильтром. Они соединены между собой шлангами, трубками или каналами, если выполнены в одном корпусе. Насос накачивает из масляного бака […]
Как сделать плуг своими руками
Обработка земли является наиболее трудоемким делом для сельских жителей и дачников. Подготовка грунта к посевам и обработка земли после проведения уборочных работ — наиболее тяжелые виды ручных работ. Существенно облегчить выполнение этих работ может плуг.
Плугом называют сельскохозяйственный инструмент с широким металлическим лемехом, который применяется для вспахивания земли. Кроме обработки почвы, плуги применяются для подводных работ, для укладки кабеля, при поиске нефти.
На первых этапах применения плуга как сельскохозяйственного орудия его таскали за собой люди, чуть позже для этого стали использовать домашний скот (волы, лошади), сегодня эта тяжелая физическая работа передана сельскохозяйственной технике — трактору.
Основная задача этого инструмента состоит в переворачивании верхнего пласта грунта. Эта процедура (вспахивание) в значительной мере освобождает почву от сорных растений. В процессе вспашки повреждается корневая система сорняков, уже тронувшихся в рост, но еще недостаточно окрепших. Кроме того, вместе с перевернувшимся пластом земли перемещаются глубоко в грунт семена еще не проросших сорняков, что, безусловно, затрудняет их дальнейшее прорастание. Много семян сорных растений в процессе вспахивания и вовсе погибает. В процессе вспахивания земля разрыхляется, становится более мягкой и податливой, что в дальнейшем делает более эффективным посев и хорошо влияет на всхожесть культурных растений.
Виды плугов, их преимущества и недостатки
Современные сельские хозяйства используют для обработки грунта разные типы плугов. Различаются эти сельскохозяйственные орудия по двум характеристикам:
- по способу агрегирования;
- по способу пахоты.
По способу агрегирования плуги бывают прицепными, навесными и полунавесными. Каждый из видов обладает своими преимуществами и имеет свои недостатки.
Прицепной плуг можно привести в движение только при помощи транспортных колес. В современном сельском хозяйстве применяется редко, потому что основная масса тракторов оснащена навесной системой со встроенным гидроцилиндром. К преимуществам относится тот факт, что, по мнению агрономов, после обработки почвы прицепным плугом пашня более гладкая и равномерная. Недостатком такого орудия является достаточно большой угол поворота, что препятствует применению этого плуга вместе с навесными и полунавесными в одном загоне.
Навесной плуг поднимается только при помощи тракторной навески. Количество корпусов варьируется в зависимости от класса тяги трактора. К преимуществам этой модели относят небольшой вес всей конструкции, малый радиус поворота, да и конструктивных деталей меньше. К недостаткам относят то, что минитрактор не сможет поднять и привести в транспортное состояние плуг с множеством корпусов.
Полунавесной плуг приводится в транспортное положение при помощи тракторной навески и транспортных колес самого плуга. Количество корпусов — не больше 6 для трактора с классом тяги в 3 тонны, и не более 12 для трактора с классом тяги в 5 тонн. К преимуществам относят достаточно большое количество корпусов. Недостатки: большой радиус разворота и достаточно большое количество конструктивных деталей и элементов.
По способу пахоты различают необоротные плуги (загонный способ движения) и оборотные (для гладкой пахоты).
Устройство плуга, принцип работы
Плуг конструктивно состоит из рамы, рабочих органов, транспортных опорных колес и навесного или прицепного устройства, необходимого для соединения с трактором.
К рабочим органам плуга относят корпуса, лемешно-отвальной механизм, предплужники (углоснимы), ножи, почвоуглубители.
Геометрическая форма корпуса имеет решающее значение при оценке качества вспахивания. Конструктивно корпуса бывают следующих видов:
- отвальные (для вспахивания с оборотом и рыхлением пласта);
- безотвальные (предназначены для рыхления грунта в засушливых и ветроэрозионных районах);
- вырезные (для отвального вспахивания грунта с тонким плодородным слоем и одновременного углубления уровня пахоты до 5 см);
- с почвоуглубителями (для отвального вспахивания маломощных, каштановых и подзолистых черноземов и почв с одновременным углублением уровня пахоты на 6−15 см);
- с накладным долотом (для вспахивания твердых, засоренных камнями почв);
- дисковые (для вспахивания тяжелых и твердых земель, засоренных корнями деревьев, а также для обработки грунтов, перенасыщенных водой (на таких обычно возделывают рис));
- комбинированные (для вспахивания тяжелых грунтов с одновременным интенсивным рыхлением).
Плуги общего назначения обычно оснащаются корпусами, у которых ширина захвата находится в диапазоне от 25 до 40 см. Плуги специального назначения обычно укомплектованы корпусами, имеющими ширину захвата в диапазоне от 45 до 100 см.
Основное назначение лемеха — подрезать пласт грунта и направить его на отвал. Лемех подвержен быстрому износу, который выражается в потере формы и затуплении. Результатом этого может стать отклонение от технологического процесса, возрастание тягового сопротивления и увеличение расхода топлива у трактора. Восстановить конструкцию лемеха можно кузнечным молотом, предварительно нагрев лемех в горне.
Отвал отрезает от стенки борозды пласт грунта, деформирует его, слегка сдвигает в сторону и укладывает верхним слоем вниз.
Лемех и отвал должны по линии стыка плотно прилегать друг к другу (допустимый зазор — не более 1 мм).
Предназначение предплужника — срезать верхний задернелый слой грунта и сбросить его на дно борозды. Чрезмерное заглубление этого элемента увеличит тяговое сопротивление самого плуга, да и пласт задернелой почвы хуже заделывается.
Нож разрезает почву в вертикальном направлении по линии отделения пласта от общего земляного массива и качественно улучшает процесс оборота пласта, заделывание растительных остатков. Кроме того, обеспечивается устойчивый ход плуга, ровное дно и стенка борозды. В большинстве случаев ножи в плуге навешиваются перед последним его корпусом.
Принцип работы этого сельскохозяйственного орудиясостоит в том, что, перемещаясь в грунте, плуг отрезает пласт почвы, поднимает его вверх, подвергает деформации, крошит, оборачивает и укладывает на ранее уже положенный пласт.
Плуг своими руками
Для того, чтобы самостоятельно изготовить плуг, надо знать несколько нюансов.
Поднимая пласт грунта высотой до 25 см, корпус плуга испытывает серьезные нагрузки, а его поверхность подвергается абразивному износу. Ввиду этого для рабочих частей самодельного плуга лучше выбрать сталь толщиной 3−5 мм.
Лемех лучше всего предусмотреть съемным (перед применением легче будет точить). Из материалов предпочтительнее сталь 9ХС (из нее делают диски для циркулярных пил) или закаленная сталь 45.
Учтя все вышеописанное, можно приступить к изготовлению отвала. Его можно сделать 3 способами.
- Рабочая поверхность отвала имеет цилиндрическую форму. Если в наличии есть какое-либо листогибочное оборудование (например, вальцы), то для получения заготовки нужной формы не потребуется много труда. Стальную заготовку отвала (можно вырезать ножницами по металлу или газоэлектросваркой) подают под углом в 20−23° на листогиб или вальцы, изгибают и доводят по шаблону.
- Для изготовления отвала подойдет труба (толщина стенок 4−5 мм) диаметром от 55 до 60 см. Из картона вырезают шаблон, накладывают на трубу, очерчивают мелом и вырезают газосваркой. При необходимости доводят молотком и обрабатывают на наждаке.
- Самый трудоемкий способ тот, при котором заготовку отвала предварительно нагревают в горне или любым другим способом и выгибают по матрице (можно применить отвал от плуга, предназначенного для трактора).
Корпус плуга изготавливается из стального листа (ст.3-ст.10) не менее 3 мм в толщину.
Специалисты рекомендуют предварительно вырезать все детали плуга из картона и склеить их, выдерживая необходимые углы. Если получившаяся картонная модель удовлетворит «новоиспеченного Кулибина», можно приниматься за работы по металлу.
Сборка плуга
Когда все элементы плуга будут выполнены в металле, для окончательной сборки потребуется металлический лист размерами 50×50 см и сварочный аппарат. К листу последовательно прихватываются (выдерживая необходимые углы) сваркой элементы плуга: лемех, боковой щиток (и к лемеху, и к листу). К лемеху примеряется отвал. При обнаружении несоответствия углов (и/или поверхностей), отвал доводят до нормы молотком и затем сваркой слегка прихватывают к задней части лемеха и к боковому щитку. Затем на щиток наваривается распорная планка и пластина основания (к ней приваривают упорные уголки для лемеха). Полученную конструкцию внимательно осматривают и, при отсутствии видимых погрешностей, плуг сваривают окончательно. Металлический лист, на котором производилась сборка и сварка, отсоединяют от готового плуга зубилом или с помощью «болгарки». Сварные швы обязательно зачищают, отвал и лемех шлифуют шкуркой.
Чтобы самодельный плуг стал самоходным, к нему крепят двухколесный мотоблок.
Соорудив плуг собственными силами, можно за относительно небольшие деньги приобрести надежного и сильного помощника для обработки почвы в саду, в огороде и поле.
Устройство и работа плуга, регулировка, схема, рабочие органы
Устройство и работа плуга Плуг схема Как отрегулировать плуг для пахоты Отвал плуга и его применения Рабочие органы плуга
- Устройство и работа плуга
- Плуг схема
- Как отрегулировать плуг для пахоты
- Отвал плуга и его применения
- Рабочие органы плуга
- Плуг фото
Устройство и работа плуга
Основными рабочими органами плуга являются нож, предплужник и корпус. Если более подробно рассматривать устройство и работа плуга то можно добавить что иногда на плуге устанавливают углосним и почвоуглубитель. Вспомогательными органами плуга являются рама с навесным или прицепным устройством, механизмы заглубляющие и выглубляющие корпуса, опорные колёса.
Качество работы плуга зависит от формы корпуса (рабочей поверхности)образованной отвалом и лемехом.
- полевая доска
- боковины с пяткой
- отвал
- стойка
- лемех
Процесс работы заключается в подрезании части почвы снизу, поднятия его и направления на отвал. Отвал, в сторону сдвигая пласт, крошит его частично и переворачивает сбрасывая в борозду. Пласт перемещается благодаря форме лемешно-отвальной поверхности, при лемехе и отвале установленным под наклоном к стенке борозды и дну.
Плужные корпуса различаются по форме рабочей поверхности на
- культурные
- цилиндрические рухадловые
- винтовые
- полу винтовые
- универсальные
Наиболее распространенными являются полу винтовые и культурные корпуса. Хорошее крошение и оборачивание пласта обеспечивают корпуса с культурной поверхностью. Такие корпуса используются для вспашки залежных и целинных земель, старопахотных почв.
Однако в случае залежных и целинных земель, более эффективны полувинтовые корпуса, они лучше оборачивают задернелый пласт, поскольку у этого типа отвала крыло более загнуто в сторону пласта который оборачивается. Когда плуг движется, при давлении почвы на корпуса, из за её бокового давления плуг стремится сместиться в сторону напаханной части поля.
Против этого, к каждому корпусу, к нижней части стойки, прикрепляют полевую доску, увеличивающую опорную поверхность плуга, что в свою очередь препятствует смещению плуга. Плуг для безотвальной вспашки поднимает подрезанный лемехом пласт и затем он поступает на уширитель. При этом происходит крошение пласта и рыхление почвы.
Плуг схема
Плуг делится на основные части (плуг схема):
- предплужник 1
- корпус 2
- нож 4
- рама 3
- винт регулировки опорного колеса 6
- опорное колесо 5
- прицепное устройство 7
Иногда на плуги устанавливается гидропневматический предохранитель, это делается для обработки старопахотных почв, которые засорены камнями различных форм и размеров, частично выступающими на поверхность или скрытыми в толще слоя. Его основными узлами являются: гидроцилиндр, пневмогидроаккумулятор (ПГА) с поршнем и штуцером, кран, манометр, маслопроводы.
С помощью шарнирных опор и грядиля управляется каждый корпус плуга. Для лучшего оборачивания и крушения пласта, на корпусе установлены долото, перо и углосним.
Как отрегулировать плуг для пахоты
1. Регулировку плуга для пахоты следует начать с его рабочих частей. Главным рабочим элементом плуга является лемех, при вспашке более половины нагрузки приходится на него. Лемех должен быть обязательно наточен соответствующим образом. В противном случае расход горючего возрастет на 20%, производительность снижается почти на 20%, а глубина обработки может снизится более чем на треть.
2. На лезвиях лемехов должны быть наставки с режущей кромкой до 1 мм, угол заточки 25 — 400. Эти наставки должны быть из твёрдых сплавов, и одного размера. Отклонения не должны превышать: по длине лезвия 15 мм, длине спинки 10 мм, и ширине 5 мм. Проследите, что все головки болтов были утоплены до 1 мм или находились заподлицо. На стыке лемеха и отвала не должно быть зазора превышающего миллиметр, а сам отвал не должен выступать более двух миллиметров.
3. Важно нахождение лемеха и отвала на одной линии со стороны поля. Допустимое выступление лемеха — не более полсантиметра. Недопустимо выступание стойки корпуса за полевой обрез отвала и лемеха. Допустимые зазоры составляют: между стойкой и лемехом 3 мм, а между стойкой и отвалом 6 мм.
4. Необходимо проверить на плуге полевые доски, они должны быть ровными. Задняя часть их должна находиться с обрезом лемеха в одной плоскости. Допустимое отклонение — не более полсантиметра.
5.Лезвие лемеха надо установить параллельно установочной площадке. Возвышение задней части допустимо не более сантиметра. Установка погнутых грядилей и/или перекос рамы не допускаются. Иначе правильное общее расположение корпуса плуга нарушается. Правильность установки лемехов можно проверить так: натянуть шнур по пяткам и носкам заднего и переднего корпусов. Допустимое отклонение пяток и носков должно не превышать плюс-минус от натянутого шнура.
Отвал плуга и его применения
Отвал плуга — его рабочая часть корпуса предназначается для подъема пласта почвы, который подрезан лемехом. Отвал плуга деформирует пласт почвы, переворачивает верхним слоем вниз и отваливает его в борозду. Отвалы плуга по форме рабочей поверхности делятся на полувинтовые, винтовые, культурные и цилиндрические.
По конструктивному выполнению различают составные (из двух частей), роликовые, прутиковые, пластинчатые и др. Отвалы изготавливают из 2х или 3х-слойной стали подвергнутой закалке. Бывают плуги для скорости пахоты до 12 км/ч (скоростной пахоты), для них применяются отвалы со специальной формой рабочей поверхности, обеспечивающей хорошее прошение, нормальный оборот пласта и слитную поверхность пахоты.
Рабочие органы плуга
Рабочие органы плугов – черенковые или дисковые ножи, предплужники и основные корпуса.
Дисковый нож – диск, который вращается на двух шарикоподшипниках. Устанавливается он обычно перед задним корпусом, используется на плугах общего назначения, а так же для не засоренных корнями деревьев и камнями почв на кустарниково-болотных плугах. Черенковый нож представляет собой черенок, который переходит в нож и представляет собой двугранный клин. Такие используют при вспашке засоренных камнями, задернелых почв.
Черенковыми ножами оборудуют специальные плуги, в том числе и кустарниково-болотные. При работе плуг ножами отделяет пласт почвы вертикально, создавая ровную стенку, при этом создавая и дно борозды. Это помогает выдерживать заданную глубину пахоты, потому как обычно опорные колеса трактора или плуга идут по дну борозды.
Предплужник — часть плуга, снимающая верхний слой почвы, укладывая его на дно борозды.
Корпуса различают по разновидностям на культурные, винтовые и полувинтовые. Типы корпусов бывают полу винтовыми, скоростными, вырезными, безотвальными, с почвоуглублением или дисковыми.
Плуг фото
Навесной трёхкорпусный плуг.
Вспашка оборотным навесным плугом.
Плуг на который установлены полувинтовые корпуса.
