turbomotor412 › Блог › Самодельный кран-пионер часть 3 демонстрация работы
Все помнят, что я кран смастерил?
Кто не помнит для тех ссылочки:
Часть 1
Часть 2
Ну а теперь, как сказал Гагарин, «Поехали!»
Кран я делал для того, чтобы копать колодец. Колодец не обычный тут тяжёлый случай. Чтобы не задавать вопросы а нахрена кран — почитайте часть 1, ну или посмотрите видео ниже.

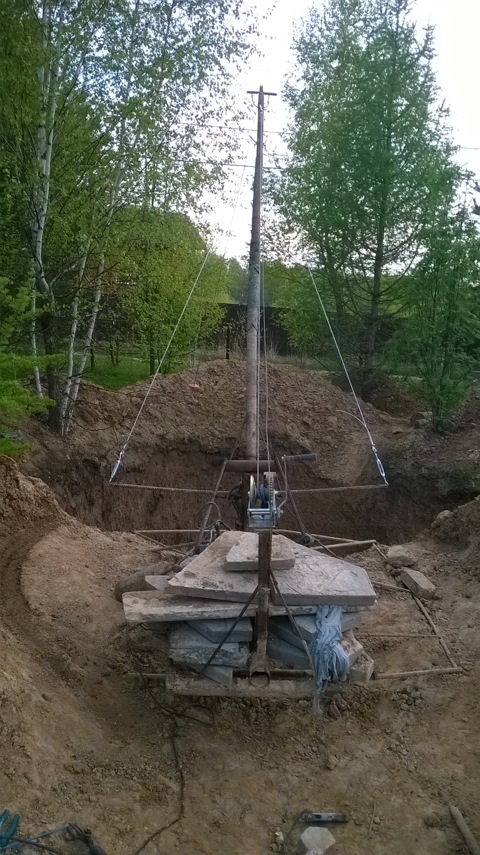

Первый тест-драйв крана показал, что он вполне работоспособен, только вот в конце дня начало стрелу сворачивать вбок — аж сварку оторвало.
Ну это что проблема? ХХэээх.

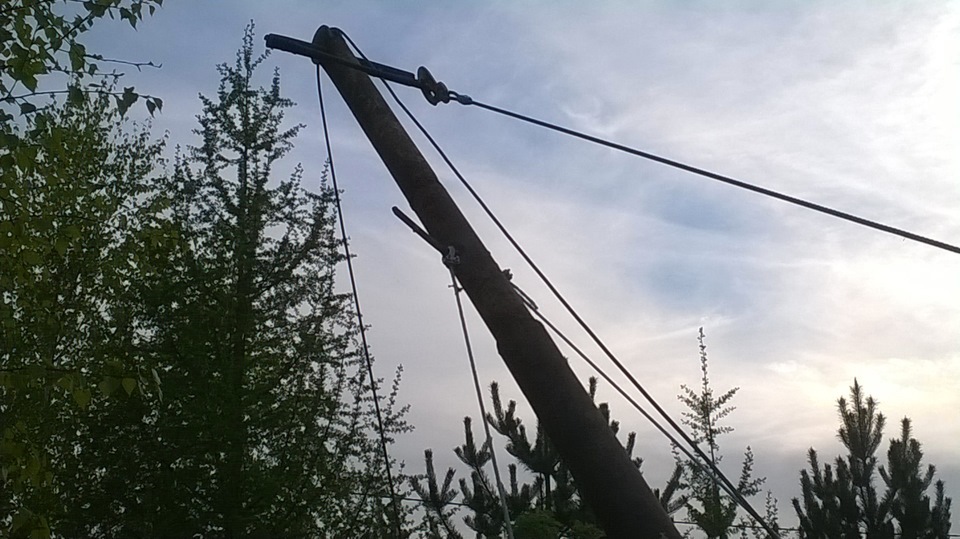

Всё, что нужно для решения проблемы — арматура, трос, 2 талрепа.
Делал кран для бочки, но вот переворачивать её не так уж и удобно, хотя и ось расположена примерно на центре тяжести. Да и весит она дахрена — тяжелее тачки.
И тут меня осенило. Зачем каждый раз высыпать в тачку, если можно опускать в яму саму тачку. Сказано — сделано. Приварил к тачке 3 крюка (спереди петлю). Тачка старая развалюха — пришлось подваривать.
НУ КАК СОБСТВЕННО ЖИТЬ БЕЗ СВАРОЧНОГО АППАРАТА?

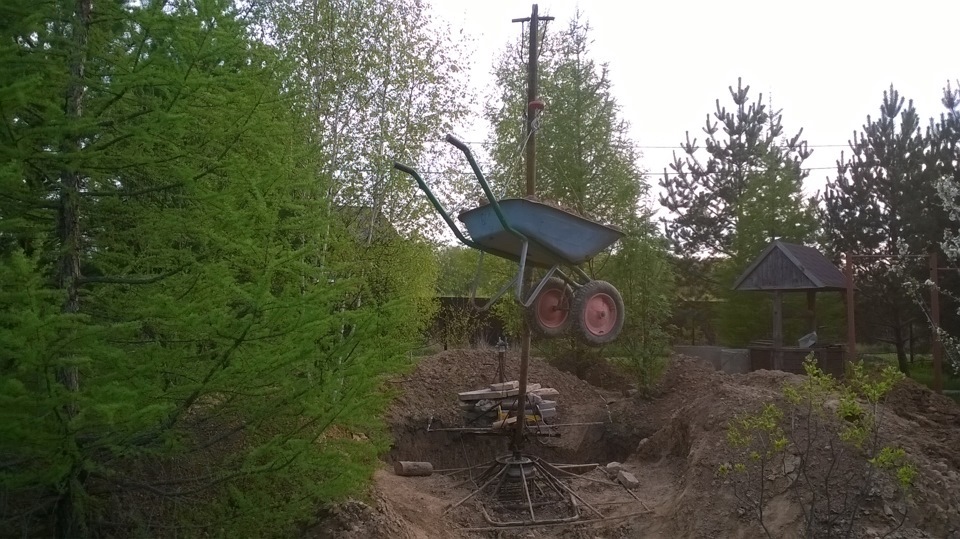

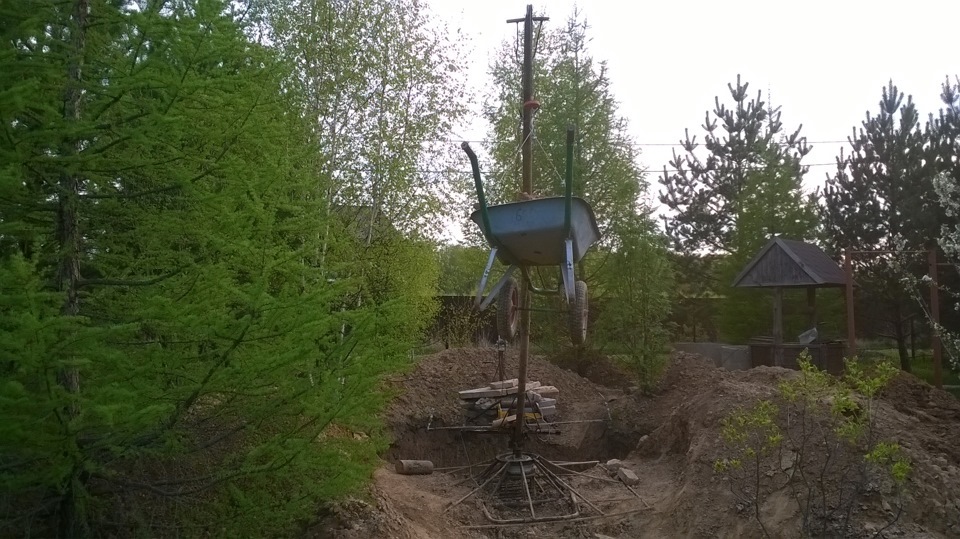

Итог — смотрите сами, параллельно зацените грузоподъёмность
Ну как-то так.
Теперь смотрим видео. Было неудобно одной рукой снимать, а другой краном управлять, так что sorry.

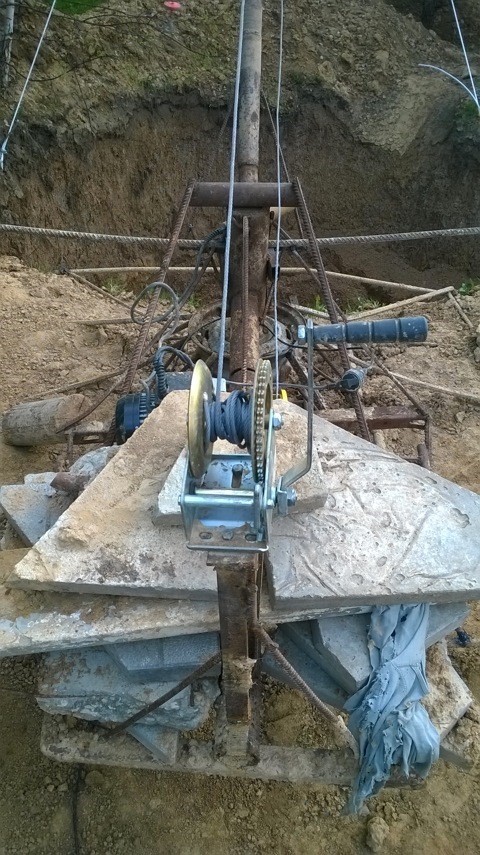

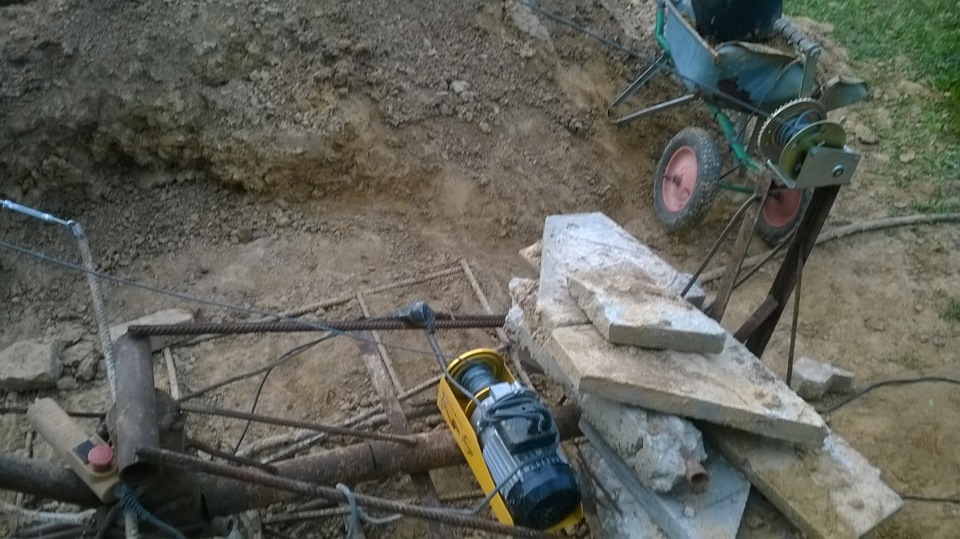

Ну теперь просто обзор конструкции на закуску.
Смотрите также
Комментарии 7
Теперь я понял откуда появилось правило- «Не стой под грузом и стрелой»)))
не плохоб было мотоблок с прицепом земельку возить. значит братан мой делал тележку себе на мотоблок так : балка под тележкой от девятки, а спереди мотоблока он сделал противовесы из свинца, а свинец брал из акумуляторов.
В этом колодце было смещение колец. Я раскопал яму на 6,5 метров в глубину вокруг, поставил кольца и закопал обратно. Сейчас почти вся глина уже убрана. Я переставил кран на кучу и пользовался бочкой с осью на центре тяжести. Я не возил глину, а просто высыпал. Потом при закапывании пришлось, да, повозить на тележке, но это же не далеко. Всего метров 7-8.
Мотоблока у меня нет. У меня электрокультиватор, который служит верой и правдой с 1992 года. Это техника нашего Тульского КБП. Сейчас на основе него выпускают культиватор Надежда. Он идёт с пластиковым корпусом, а у меня с железным.
Чёт не хочу себе брать новую технику (типа мотоблок). Уж очень она ломучая. Газонокосилка Олео-Мак с двигателем Briggs-Stratton сдохла на 4-й год. Кёрхер К 5.600 сейчас хандрит. Захандрил после зимы. Мотокоса Олео-Мак тоже вроди бы работает, но на картетре отвалились приливы для крепления бензобака. Приходится колхозить пластины, которые частенько обламывает из-за вибрации.
Короче я уже не задумался. А стоит ли покупать такую технику? Тут культиватор работает уже 23 года. А косилка сдохла спустя 4. Как?!
ну как как? лихо конечно:-) про мотоблоки не спорю. щас техника уже не того качества. там у братана от покупного почти ничего не осталось, почти полностью переделал и получился мототерминатор, который может возить по 5 человек в тележке, тоскать большие грузы и залазить и вылазить из грязевых ям:-))
Принцип работы и особенности эксплуатации стрелового крана Пионер
Выполнение строительно-монтажных, ремонтных и погрузочно-разгрузочных работ на стройплощадках зданий и сооружений, складах, базах торговых предприятий и полигонах невозможно без применения специализированной грузоподъемной техники.
Стреловой кран Пионер является широко распространенной моделью общепромышленного назначения. Устройство без труда подает строительные и кровельные материалы, рубероид, утеплитель, инструменты на крышу, перемещает станки и элементы монтажных конструкций. Механизм может эксплуатироваться как в условиях низких температур до -40°С, так и до +40°С.
Устройство и принцип работы
Кран представляет собой разборную конструкцию, устанавливаемую на разных строительных участках с допустимым уклоном не более 3°. Механизм изготавливают в нескольких модификациях согласно ГОСТу 1451-77.
Основные сборочные узлы подъемника:
- поворотная рама с приводом;
- ходовая рама;
- стрела;
- крюковая подвеска;
- механизм конечного останова;
- стяжка;
- грузовой канат;
- контргруз;
- пригруз;
- страховочная растяжка;
- путевой выключатель;
- лебедка;
- электрооборудование.
Ходовая рама бывает стационарной и на колесном ходу.
Стрелу выполняют в разборном исполнении или цельной. Толщина стрелы — не более 10,2-13,3 см. Длина не превышает 3,5 м.
Толщина каната — 0,69-0,78 см.
Минимальный вес контргруза — 750 кг.
Поворот крана в зависимости от грузоподъемности осуществляется 2 способами:
Лебедка приводится в действие электрическим приводом мощностью 4-4,75 кВт, работающим от сети с напряжением 380 В. Механизм поднимает и опускает груз на высоту 4,5-6,2 м при выносе стрелы на 250 см со скоростью 8,4-16,8 м/с. Платформа крана поворачивается вокруг собственной оси. В некоторых случаях устанавливают специальную люльку-платформу.
Процесс управления осуществляется механизатором с помощью выносного кнопочного пульта.
Подъемные механизмы Пионер по максимальному грузу подразделяются на 3 вида:
От грузоподъемности зависят все остальные характеристики.
Пионер-500
Кран Пионер-500 — устройство для осуществления подъема груза до 500 кг, которое устанавливается как на крыше или перекрытии, так и на земле. При проведении работ на крыше максимальная высота подъема может достигать 50 м, на уровне земли — до 4,5 м. Для ремонта плоских кровельных поверхностей механизм поднимают, устанавливают и по гибкому кабелю присоединяют к электросети с напряжением 220 В, 50 Гц. Для низких работ существует возможность крепления к нулевой точке земли.
Груз постепенно поднимается со скоростью 16,8 м/мин, платформа на 360° вращается с поворотной стрелой, перемещая материал в нужное место. Механизм поворота — ручной, при этом процесс контролируется, механизм подъема — электрический.
Длина цельной стрелы для Пионера-500 составляет 5200 мм, диаметр — 102 мм. Разборное приспособление состоит из 2 частей длиной 2700 мм каждая, соединяемых болтами.
Ходовица с поворотной рамой имеет такие транспортные габаритные размеры:
- длина — 2450 мм;
- ширина — 1770 мм;
- высота — 1325 мм.
Габаритно-весовые характеристики крана:
- длина — 4200 мм;
- ширина — 1700 мм;
- высота — 5400 мм;
- масса без контргруза — 395 кг;
- масса полная — 830 кг.
Мини кран легко демонтируется, разбирается, переносится вручную на другое место, собирается и монтируется заново.
Пионер-750
Кран Пионер-750 имеет аналогичные 500-й модели технические показатели.
- масса перемещаемого груза увеличена до 750 кг;
- скорость подъема — 8,4 м/мин;
- высота перемещения — 45 м;
- ручной поворот — с помощью специального рычага;
- механизм подъема груза — электромотор АИР100L4ЕУ3 номинальной мощностью 4 кВт и частотой вращения 1410 об/мин на переменном 3-фазном токе;
- управление осуществляется пультом на 220 В;
- большинство агрегатов делают стационарными, стрелы — неразборными с вылетом 4,5 м;
- габариты — 4,2х2,0х5,4 м;
- транспортная ширина — 2,18 м;
- транспортная длина — 2,67 м;
- высота — 1,35 м;
- вес — 1355 кг.
Пионер-1000
Стреловой кран Пионер-1000 — усовершенствованное многофункциональное оборудование грузоподъемностью в 1000 кг. Поворотные и подъемные механизмы работают от электрической сети напряжением 380 В и приводной мощностью 4,75 кВт, благодаря чему управление становится быстрым и легким.
Стрелу производят в 3 вариантах:
С увеличением длины грузоподъемность и высота подъема уменьшаются:
- стрела, рассчитанная на вылет 2 м, перемещает грузы массой до 1 т на высоту 6,2 м;
- на 3 м — до 0,8 т на высоту 6 м;
- на 4 м — до 500 кг на 5,3 м;
- при наземном креплении — 6 м.
Фиксация производится с помощью стяжек.
Консольные агрегаты выполняют в 2 вариантах:
- переставными;
- передвижными на колесах.
На поворотной платформе стационарного подъемника устанавливают специальные упоры, регулирующие угол наклона и предохраняющие от запрокидывания.
В передвижном кране производители сооружают рельсы из швеллеров, по которым происходит перемещение.
Рабочая скорость достигает 11, 8 м/мин.
В сравнении с Пионером-500, в котором контргрузы навешиваются, в тоннике противовесы в количестве 15 штук по 48 кг находятся в специально оборудованном ящике.
Технические характеристики КП-1000:
- габаритные размеры в собранном виде — 6100х2140х6500 мм;
- масса без противовесов — 1070 кг;
- полная масса — 1820 кг;
- ходовица с поворотной рамой — 2850х2130х1600 мм;
- стрела — 6,45 м.
Пионер-2000
Кран Пионер-2000 — усовершенствованная версия подъемника КП-1000. После модернизации модели величина поднимаемого груза может достигать 2 т. Данный модуль изготавливается производителем по специальному заказу и востребован в строительстве фасадных сооружений, при монтаже окон, сэндвич-панелей.
- оснастка электромагнитным гидротормозом;
- электропривод поворота стрелы;
- редуктор, силовой агрегат и лебедка с 4-кратным запасом прочности.
С учетом вылета консоли максимальная грузоподъемность при двукратной запасовке каната составляет:
- при вылете 4,6 м — 1500 кг;
- 4,4 м — 1700 кг;
- 4,1 м — 2000 кг.
Максимальная высота подъема крюкового механизма:
- на вылете 4,6 м — 4,3 м;
- 4,3 м — 4,5 м;
- 4,1 м — 4,65 м.
Максимальная глубина опускания крюка составляет 100 м при двукратном запасе прочности каната.
Рабочая скорость агрегата:
- при однократной запасовке — 5,6 м/мин;
- при двукратной — 11,3 м/мин.
Поворотная часть перемещается на 360° вокруг оси. Радиус поворота достигает 3 м.
Конструктивная масса — 1,5 т.
Плюсы и минусы
Кран отличается высокой мобильностью, производительностью и грузоподъемностью.
Главные его качества:
- быстрая транспортировка к месту эксплуатации;
- доступная сборка;
- возможность установки в любом месте — на крыше, земле, перекрытиях строящихся объектов и в котлованах.
Перед процессом приямки не изготавливают, анкерами не пользуются.
Подъемник Пионер имеет малый расход энергии, обладает низкой стоимостью, в Ростехнадзоре не регистрируется. К эксплуатации допускаются лица без специальной квалификации. Расходы на техническое обслуживание минимальны.
Недостатками модулей являются:
- груз, который подвешивается к крану, не всегда создает безопасные условия для работы;
- максимальный вес, который поднимает кран, составляет от 500 до 1000 кг в зависимости от исполнения.
Как сделать самостоятельно
Конструкция агрегата проста и понятна, эксплуатация не требует особых физических усилий. С управлением может справиться человек без обучения и специальных навыков. Поэтому для частных хозяйств умельцы конструируют и изготавливают грузоподъемные модели типа кран Пионер своими руками.
Для производства в домашних условиях самодельного подъемника подготавливают чертежи, необходимые материалы и инструменты.
Чертежи подъемного крана с нанесением размеров и выносками сборочных узлов можно взять в интернете или сделать самостоятельно на основании инженерно-технической литературы.
В качестве материалов для изготовления рамы и основания используют швеллеры или двутавр и прямоугольную трубу. Дополнительно подбираются обрезки или уголки для усиления конструкции. Опорные и поворотные рамы из швеллера выполняются методом сварки самостоятельно или пользуются услугами специалиста.
Телескопический узел ставится на скользящие направляющие, которые смазывают специальными средствами для уменьшения уровня трения.
Затем сваривается прямоугольная площадка для балласта. Процесс подъема можно осуществлять с помощью установленного домкрата или электромотором, соединенным с лебедкой, например от УАЗа.
Для функционирования механизма подбирают тросы минимального диаметра.
Корпус крепления стрелы лучше сделать из швеллера. На него устанавливается загнутый с 2 сторон вал из 20-30-миллиметрового кругляка с подшипниками, вырезается посадочное место и крепится брус длиной 5 м. Брус к швеллеру монтируется металлическими стяжками толщиной 3 мм. На конце стрелы нужно поставить шкив для троса.
Самодельный кран для строительства дома
Практически на любом строительном объекте не обойтись без спецтехники, особенно без строительного крана. Он становится незаменимым помощником, когда необходимо поднимать тяжелые грузы на разную высоту.
У большинства людей эта техника ассоциируется с огромными размерами, но существует много разновидностей кранов, которые отличаются эргономичностью и компактностью.
Некоторые варианты можно даже сделать своими руками, экономя личные сбережения во время стройки. В этой статье рассмотрим, как собрать самодельный кран «Пионер» для строительства дома.
Строительный мини кран: область применения
Мини краны пользуются большим спросом. Они применяются при проведении строительных и ремонтных работ. Современные производители предлагают инновационные решения при изготовлении своей продукции.
Такие устройства отличаются:
- маневренностью;
- широким спектром применения;
- функциональностью;
- удобством в эксплуатации.
Благодаря наличию различных насадок, с данной техникой можно проводить различные манипуляции.
Мини краны – как покупные, так и собранные в домашних условиях, способны работать в самых труднодоступных местах: в тесных дворах, на плотной городской стройке, неровных площадках, внутри зданий и на крышах. Компактные размеры позволяют спецтехнике даже проехать через одно– или двухстворчатые двери.
Они часто применяются и при тонкой, почти ювелирной работе. Производители современной техники проводили эксперимент со спичечной коробкой, которую необходимо было передвинуть с одного места на другое. При этом аппарат не смял и не раздавил картонную коробку такого крошечного размера.
Наличие пульта управления у агрегатов позволяет пользователям контролировать рабочий процесс, стоя рядом с техникой возле груза, но такими достоинствами обладают только покупные агрегаты, собранные на производстве.
Сделать такой аппарат самостоятельно, у вас вряд ли получится. Но соорудить нечто подобное можно попробовать. Конечно же, мини кран, собранный своими руками, не будет отличаться слишком большим функционалом, но поднимать грузы определенной массы на указанную высоту он сможет.
Простой мини – кран своими руками
Если делать мини кран своими руками, он способен будет поднимать грузы, массой до 250 кг. Это намного упростит процесс строительства на площадке. Он справится с подъемом бревен, бетонного раствора, кровельных материалов. С ним вы сможете самостоятельно заниматься строительством, не привлекая большое количество работников.
Главное при изготовлении мини крана: подготовить чертеж, необходимые инструменты и детали. Вес данной конструкции может достигать 300 кг. Это зависит от того, какие материалы при сборке вы будете использовать. Несмотря на внушительный вес, мини кран будет отличаться компактными размерами и высокой производительностью.
Сборка мини крана своими руками состоит из следующих этапов:
- С помощью редуктора на червячную основу крепится грузовая лебедка.
- Строительные опоры являются основанием для винтовых выносных систем.
- Помимо основы конструкции, для сборки агрегата потребуются барабаны для лебедок. Их изготовить своими силами довольно проблематично. Поэтому рекомендуется приобрести уже готовую продукцию.
- В качестве основы можно использовать роторы от электродвигателя.
Внимание: при самостоятельной сборке мини крана, особое внимание необходимо уделить соотношению размеров элементов и габаритов будущего устройства.
Чтобы аппаратом удобно было пользоваться, его платформу можно укомплектовать колесами. Здесь на помощь придет старая тележка-транспортер.
К особенностям мини кранов, собранных своими руками, относятся:
- Оптимальная высота стрелы – 5 метров. Чтобы сделать ее самостоятельно, потребуется применить трубу, диаметром 8 см.
- На основание монтируется профиль из 2 уголков и создается поворотный механизм для вращения стрелы. В качестве поворотного механизма подойдет автомобильная ступица от грузового авто.
- Чтобы соорудить противовес, особых материалов не понадобится. В их качестве могут выступать обычные кирпичи.
Виды ручных кранов
Все строительные краны классифицируются на:
- самоходные;
- стационарные;
- башенные;
- специального назначения.
Эта техника оснащается механизмом вылета стрелы, грузовой тележкой, вращающейся опорой.
По видам перемещения они делятся на:
- стационарные;
- переставные;
- самоподъемные;
- передвижные.
По типу управления, данные аппараты бывают электроприводными и ручными (механическими).
Подъемник
Современные подъемники по видам делятся на:
- Ножные. Они способны поднимать тяжелые грузы, весом до 2 тонн на высоту 8 метров.
- Телескопические. К их преимуществам относится: небольшой вес и компактность. Эти устройства способны поднимать грузы на рабочую высоту до 150 кг.
Они, в свою очередь, делятся на:
При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, сферу применения.
Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:
- лебедка, изготовить которую можно из барабана и троса;
- трубы;
- электропривод.
К преимуществам строительных подъемников относятся:
- маневренность;
- высокая грузоподъемность;
- безопасность;
- удобство в эксплуатации.
Ножничный кран
Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.
С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.
К их основным преимуществам относятся:
- производительность;
- высокая грузоподъемность;
- компактные размеры в сложенном виде;
- широкий спектр применения;
- маневренность.
Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:
- электрогидравлическими;
- дизельными;
- электрическими;
- гидравлическими.
Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.
Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:
- подъемного устройства,
- мобильной платформы;
- равноскоростных ведущих колесиков.
Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:
- двухсекционный распределитель;
- втулки;
- насос;
- гидравлический цилиндр;
- двутавровые балки.
Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.
Кран Пионер
Подъемник типа Пионер отличается прекрасными техническими характеристиками. Он имеет небольшой вес, отличается маневренностью и мобильностью. К преимуществам данного аппарата можно отнести возможность быстрой и простой сборки и разборки.
Чтобы доставить устройство на место строительства, его можно разобрать и сложить в простую газель. После работы он также легко разбирается и транспортируется обратно. Установить кран можно на любое место: на землю, в котлован, крышу, на строительные перекрытия.
Эту спецтехнику выпускают разные компании в трех основных модификациях кранов, грузоподъемности, стрел.
При необходимости кран Пионер можно сделать и своими силами, имея при себе необходимые расходные материалы, инструменты, грамотно составленный чертеж и свободное время.
Что касается сферы применения Пионера, то с его помощью можно передвигать различные предметы при любых погодных условиях. Он способен доставить груз на любой этаж или строительную конструкцию. С его помощью можно доставлять: инструменты, инвентарь, стройматериалы и тому подобное.
Довольно часто данный аппарат используется при монтаже кровель. С ним можно в оперативные сроки поднять разные грузы, станки, металлические конструкции, материалы.
Преимущества крана Пионер
К основным преимуществам крана Пионер относятся:
- удобство в эксплуатации – благодаря простой и надежной конструкции;
- возможность сборки и разборки аппарата в течение получаса;
- мобильность, позволяющая применять агрегат даже на дальних объектах;
- маленький расход энергии.
Важно: кран Пионер способен поворачивать стрелу на 360 градусов.
Но у данного агрегата имеются и свои недостатки:
- он способен поднимать вес не более 1 тонны;
- если на него подвесить гибкий груз, это не всегда удобно и безопасно.
Подъемный кран Пионер своими руками
Подъемный кран Пионер отличается простой конструкции. Он состоит из следующих элементов:
- Основной опорной рамы. Она может быть разборной, на болтах или стоять на колесах. На нее крепится вторая поворотная рама;
- Страховочных растяжек, грузовых канатов, электрического привода;
- Поворотной стрелы. Она может быть разборной или на болтах;
- Механизма конечного останова. Он располагается в конце стрелы;
- Путевого выключателя, расположенного на механизме, отвечающем за подъем груза.
Итак, если вы затеяли строительство на приусадебном участке, а нанимать спецтехнику желания и финансовых возможностей нет, – попробуйте собрать кран своими руками. С ним вам не потребуется поднимать тяжелые грузы самостоятельно.
Внимание: строительный кран Пионер является разборной конструкцией, рассчитанной на поднятие грузов. Его можно применять при рытье котлована для основания дома, при монтаже кровли, сооружении стен на большой высоте.
Основой механизма является опорная ходовая рама, которая устанавливается либо стационарно, либо на шасси. На раму устанавливается часть крана, которая вращается. Поворачивать стрелу можно ручным способом или электрическим.
Подъем груза у данного аппарата осуществляется с помощью лебедки, а устойчивость достигается благодаря противовесу и талрепам (стальные тросовые оттяжки).
Материалы и инструменты
Для изготовления аппарата нам потребуются следующие материалы, которые можно найти в гараже или в специализированном магазине:
- прямоугольная труба;
- двутавр;
- телескопический узел для двутавра;
- тросы небольшого диаметра;
- швеллер;
- электромотор;
- лебедка.
Из инструментов вам понадобятся:
Схема конструкции
Чтобы сделать кран Пионер своими руками, необходимо сделать грамотную схему. На ней стоит строго указать: материалы изготовления, размеры каждого отдельного элемента, способы крепления деталей.
Создавая схему будущей конструкции, стоит внимательно все просчитать. Если вы не совсем в этом разбираетесь, лучше пригласить специалиста. Имея на руках грамотно составленную схему, вы сможете самостоятельно изготовить и собрать аппарат в максимально короткие сроки.
Особенности сборки
Что касается сборки изделия, то:
- Рама крана собирается из уголка 63х63х5 мм.
- Для 5-ти метровой стрелы необходима труба, диаметром 5 – 8 см.
- Для усиления конструкции понадобятся 2 уголка, размерами 30х30х3 мм.
Грузоподъемность такого аппарата будет составлять 150 кг. Если усилить канаты, можно будет поднимать и более тяжелые грузы.
Внимание: сделать кран с электроприводом в домашних условиях довольно сложно. Это будет и дороже, и займет больше времени.
Подбирая двутавр, стоит проследить, чтобы он свободно входил в трубу. Он будет устанавливаться на скользящие направляющие, в результате чего получится телескопический узел.
Чтобы самодельный кран хорошо функционировал, потребуется оснастить его тросами маленького диаметра. Их лучше всего приобрести в специализированном магазине. Для сваривания опорной конструкции и поворотной рамы, необходимо использовать швеллер.
Благодаря ему кран будет хорошо фиксироваться на поверхности. Для безопасной эксплуатации аппарата рекомендуется сварить площадку по типу прямоугольника.
Чтобы запустить подъемный процесс, потребуется приобрести электромотор и соединить его с лебедкой от УАЗа.
Внимание: если вы хотите, чтобы электромотор запускался электрически, пригласите специализированного мастера. Несмотря на то, что данная процедура не отличается особой сложностью, в целях безопасности лучше воспользоваться услугами профессионала.
Вот и весь процесс сборки крана Пионер своими руками.
Технические характеристики
Изготовление и сборка строительного Крана Пионер имеет массу положительных моментов. Его установка на строительной площадке поможет вам сэкономить на количестве строителей. С ним вы сможете поднимать кровельные материалы, брус, рабочий инструмент и оборудование на необходимую высоту.
После сборки самодельного устройства можно ознакомиться с его техническими характеристиками:
- Грузоподъемность устройства может варьироваться в пределах 0,5–1 тонны. Здесь все зависит от материалов, используемых при сборке.
- Высота крана будет составлять 4 метра.
- Платформа может разворачиваться на 360 градусов.
В заключение стоит отметить, что затеяв строительство на приусадебном участке, в целях экономии постарайтесь собрать спецтехнику своими руками. Конечно же, на такие манипуляции вы потратите свое свободное время, зато сможете немало сэкономить. Даже большие строительные компании не всегда покупают спецтехнику. Они, как правило, прибегают к аренде агрегатов.
Самодельный кран для строительства дома
Практически на любом строительном объекте не обойтись без спецтехники, особенно без строительного крана. Он становится незаменимым помощником, когда необходимо поднимать тяжелые грузы на разную высоту.
У большинства людей эта техника ассоциируется с огромными размерами, но существует много разновидностей кранов, которые отличаются эргономичностью и компактностью.
Некоторые варианты можно даже сделать своими руками, экономя личные сбережения во время стройки. В этой статье рассмотрим, как собрать самодельный кран «Пионер» для строительства дома.
Строительный мини кран: область применения
Мини краны пользуются большим спросом. Они применяются при проведении строительных и ремонтных работ. Современные производители предлагают инновационные решения при изготовлении своей продукции.
Такие устройства отличаются:
- маневренностью;
- широким спектром применения;
- функциональностью;
- удобством в эксплуатации.
Благодаря наличию различных насадок, с данной техникой можно проводить различные манипуляции.
Мини краны – как покупные, так и собранные в домашних условиях, способны работать в самых труднодоступных местах: в тесных дворах, на плотной городской стройке, неровных площадках, внутри зданий и на крышах. Компактные размеры позволяют спецтехнике даже проехать через одно– или двухстворчатые двери.
Они часто применяются и при тонкой, почти ювелирной работе. Производители современной техники проводили эксперимент со спичечной коробкой, которую необходимо было передвинуть с одного места на другое. При этом аппарат не смял и не раздавил картонную коробку такого крошечного размера.
Наличие пульта управления у агрегатов позволяет пользователям контролировать рабочий процесс, стоя рядом с техникой возле груза, но такими достоинствами обладают только покупные агрегаты, собранные на производстве.
Сделать такой аппарат самостоятельно, у вас вряд ли получится. Но соорудить нечто подобное можно попробовать. Конечно же, мини кран, собранный своими руками, не будет отличаться слишком большим функционалом, но поднимать грузы определенной массы на указанную высоту он сможет.
Простой мини – кран своими руками
Если делать мини кран своими руками, он способен будет поднимать грузы, массой до 250 кг. Это намного упростит процесс строительства на площадке. Он справится с подъемом бревен, бетонного раствора, кровельных материалов. С ним вы сможете самостоятельно заниматься строительством, не привлекая большое количество работников.
Главное при изготовлении мини крана: подготовить чертеж, необходимые инструменты и детали. Вес данной конструкции может достигать 300 кг. Это зависит от того, какие материалы при сборке вы будете использовать. Несмотря на внушительный вес, мини кран будет отличаться компактными размерами и высокой производительностью.
Сборка мини крана своими руками состоит из следующих этапов:
- С помощью редуктора на червячную основу крепится грузовая лебедка.
- Строительные опоры являются основанием для винтовых выносных систем.
- Помимо основы конструкции, для сборки агрегата потребуются барабаны для лебедок. Их изготовить своими силами довольно проблематично. Поэтому рекомендуется приобрести уже готовую продукцию.
- В качестве основы можно использовать роторы от электродвигателя.
Внимание: при самостоятельной сборке мини крана, особое внимание необходимо уделить соотношению размеров элементов и габаритов будущего устройства.
Чтобы аппаратом удобно было пользоваться, его платформу можно укомплектовать колесами. Здесь на помощь придет старая тележка-транспортер.
К особенностям мини кранов, собранных своими руками, относятся:
- Оптимальная высота стрелы – 5 метров. Чтобы сделать ее самостоятельно, потребуется применить трубу, диаметром 8 см.
- На основание монтируется профиль из 2 уголков и создается поворотный механизм для вращения стрелы. В качестве поворотного механизма подойдет автомобильная ступица от грузового авто.
- Чтобы соорудить противовес, особых материалов не понадобится. В их качестве могут выступать обычные кирпичи.
Виды ручных кранов
Все строительные краны классифицируются на:
- самоходные;
- стационарные;
- башенные;
- специального назначения.
Эта техника оснащается механизмом вылета стрелы, грузовой тележкой, вращающейся опорой.
По видам перемещения они делятся на:
- стационарные;
- переставные;
- самоподъемные;
- передвижные.
По типу управления, данные аппараты бывают электроприводными и ручными (механическими).
Подъемник
Современные подъемники по видам делятся на:
- Ножные. Они способны поднимать тяжелые грузы, весом до 2 тонн на высоту 8 метров.
- Телескопические. К их преимуществам относится: небольшой вес и компактность. Эти устройства способны поднимать грузы на рабочую высоту до 150 кг.
Они, в свою очередь, делятся на:
При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, сферу применения.
Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:
- лебедка, изготовить которую можно из барабана и троса;
- трубы;
- электропривод.
К преимуществам строительных подъемников относятся:
- маневренность;
- высокая грузоподъемность;
- безопасность;
- удобство в эксплуатации.
Ножничный кран
Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.
С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.
К их основным преимуществам относятся:
- производительность;
- высокая грузоподъемность;
- компактные размеры в сложенном виде;
- широкий спектр применения;
- маневренность.
Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:
- электрогидравлическими;
- дизельными;
- электрическими;
- гидравлическими.
Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.
Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:
- подъемного устройства,
- мобильной платформы;
- равноскоростных ведущих колесиков.
Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:
- двухсекционный распределитель;
- втулки;
- насос;
- гидравлический цилиндр;
- двутавровые балки.
Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.
Кран Пионер
Подъемник типа Пионер отличается прекрасными техническими характеристиками. Он имеет небольшой вес, отличается маневренностью и мобильностью. К преимуществам данного аппарата можно отнести возможность быстрой и простой сборки и разборки.
Чтобы доставить устройство на место строительства, его можно разобрать и сложить в простую газель. После работы он также легко разбирается и транспортируется обратно. Установить кран можно на любое место: на землю, в котлован, крышу, на строительные перекрытия.
Эту спецтехнику выпускают разные компании в трех основных модификациях кранов, грузоподъемности, стрел.
При необходимости кран Пионер можно сделать и своими силами, имея при себе необходимые расходные материалы, инструменты, грамотно составленный чертеж и свободное время.
Что касается сферы применения Пионера, то с его помощью можно передвигать различные предметы при любых погодных условиях. Он способен доставить груз на любой этаж или строительную конструкцию. С его помощью можно доставлять: инструменты, инвентарь, стройматериалы и тому подобное.
Довольно часто данный аппарат используется при монтаже кровель. С ним можно в оперативные сроки поднять разные грузы, станки, металлические конструкции, материалы.
Преимущества крана Пионер
К основным преимуществам крана Пионер относятся:
- удобство в эксплуатации – благодаря простой и надежной конструкции;
- возможность сборки и разборки аппарата в течение получаса;
- мобильность, позволяющая применять агрегат даже на дальних объектах;
- маленький расход энергии.
Важно: кран Пионер способен поворачивать стрелу на 360 градусов.
Но у данного агрегата имеются и свои недостатки:
- он способен поднимать вес не более 1 тонны;
- если на него подвесить гибкий груз, это не всегда удобно и безопасно.
Подъемный кран Пионер своими руками
Подъемный кран Пионер отличается простой конструкции. Он состоит из следующих элементов:
- Основной опорной рамы. Она может быть разборной, на болтах или стоять на колесах. На нее крепится вторая поворотная рама;
- Страховочных растяжек, грузовых канатов, электрического привода;
- Поворотной стрелы. Она может быть разборной или на болтах;
- Механизма конечного останова. Он располагается в конце стрелы;
- Путевого выключателя, расположенного на механизме, отвечающем за подъем груза.
Итак, если вы затеяли строительство на приусадебном участке, а нанимать спецтехнику желания и финансовых возможностей нет, – попробуйте собрать кран своими руками. С ним вам не потребуется поднимать тяжелые грузы самостоятельно.
Внимание: строительный кран Пионер является разборной конструкцией, рассчитанной на поднятие грузов. Его можно применять при рытье котлована для основания дома, при монтаже кровли, сооружении стен на большой высоте.
Основой механизма является опорная ходовая рама, которая устанавливается либо стационарно, либо на шасси. На раму устанавливается часть крана, которая вращается. Поворачивать стрелу можно ручным способом или электрическим.
Подъем груза у данного аппарата осуществляется с помощью лебедки, а устойчивость достигается благодаря противовесу и талрепам (стальные тросовые оттяжки).
Материалы и инструменты
Для изготовления аппарата нам потребуются следующие материалы, которые можно найти в гараже или в специализированном магазине:
- прямоугольная труба;
- двутавр;
- телескопический узел для двутавра;
- тросы небольшого диаметра;
- швеллер;
- электромотор;
- лебедка.
Из инструментов вам понадобятся:
Схема конструкции
Чтобы сделать кран Пионер своими руками, необходимо сделать грамотную схему. На ней стоит строго указать: материалы изготовления, размеры каждого отдельного элемента, способы крепления деталей.
Создавая схему будущей конструкции, стоит внимательно все просчитать. Если вы не совсем в этом разбираетесь, лучше пригласить специалиста. Имея на руках грамотно составленную схему, вы сможете самостоятельно изготовить и собрать аппарат в максимально короткие сроки.
Особенности сборки
Что касается сборки изделия, то:
- Рама крана собирается из уголка 63х63х5 мм.
- Для 5-ти метровой стрелы необходима труба, диаметром 5 – 8 см.
- Для усиления конструкции понадобятся 2 уголка, размерами 30х30х3 мм.
Грузоподъемность такого аппарата будет составлять 150 кг. Если усилить канаты, можно будет поднимать и более тяжелые грузы.
Внимание: сделать кран с электроприводом в домашних условиях довольно сложно. Это будет и дороже, и займет больше времени.
Подбирая двутавр, стоит проследить, чтобы он свободно входил в трубу. Он будет устанавливаться на скользящие направляющие, в результате чего получится телескопический узел.
Чтобы самодельный кран хорошо функционировал, потребуется оснастить его тросами маленького диаметра. Их лучше всего приобрести в специализированном магазине. Для сваривания опорной конструкции и поворотной рамы, необходимо использовать швеллер.
Благодаря ему кран будет хорошо фиксироваться на поверхности. Для безопасной эксплуатации аппарата рекомендуется сварить площадку по типу прямоугольника.
Чтобы запустить подъемный процесс, потребуется приобрести электромотор и соединить его с лебедкой от УАЗа.
Внимание: если вы хотите, чтобы электромотор запускался электрически, пригласите специализированного мастера. Несмотря на то, что данная процедура не отличается особой сложностью, в целях безопасности лучше воспользоваться услугами профессионала.
Вот и весь процесс сборки крана Пионер своими руками.
Технические характеристики
Изготовление и сборка строительного Крана Пионер имеет массу положительных моментов. Его установка на строительной площадке поможет вам сэкономить на количестве строителей. С ним вы сможете поднимать кровельные материалы, брус, рабочий инструмент и оборудование на необходимую высоту.
После сборки самодельного устройства можно ознакомиться с его техническими характеристиками:
- Грузоподъемность устройства может варьироваться в пределах 0,5–1 тонны. Здесь все зависит от материалов, используемых при сборке.
- Высота крана будет составлять 4 метра.
- Платформа может разворачиваться на 360 градусов.
В заключение стоит отметить, что затеяв строительство на приусадебном участке, в целях экономии постарайтесь собрать спецтехнику своими руками. Конечно же, на такие манипуляции вы потратите свое свободное время, зато сможете немало сэкономить. Даже большие строительные компании не всегда покупают спецтехнику. Они, как правило, прибегают к аренде агрегатов.
