Гусеницы на авто своими руками чертежи

САМОДЕЛКИН ДРУГ

Гусеницы для вездехода своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы разберемся, как самостоятельно сделать гусеницы для гусеничного вездехода и что для этого понадобиться? Погнали… Гусеничный вездеход является наиболее проходимым среди своих собратьев, а все потому что удельное давление на грунт равномерно распределяется по всей нижней плоскости гусеницы, тоесть она является однородной точкой опоры. А вот на колесных вездеходах давление распределяется на 4 точки, поэтому они не редко вязнут и буксуют. Простой пример Вам, почему танки гусеничные? Да все по той же причине, чтоб равномерно распределить огромный вес машины на плоскость гусеницы соприкасающейся с землей, в противном случае они просто завязнут в грунте и не сдвинуться с места.

Гусеницы для самодельных вездеходов делают в основном из транспортерной ленты и профтрубы прямоугольного сечения, причем траки предварительно опрессовываются на самодельном станке где им предается необходимая форма. Крепятся траки к ленте болтами и гайками. И так, давайте рассмотрим более подробно процесс создания гусеницы вездехода.

Материалы

  1. транспортерная лента
  2. профтруба прямоугольного сечения

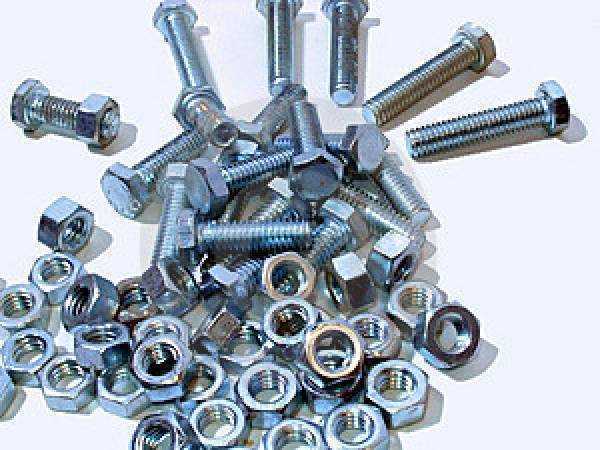

  3. болты, гайки, шайбы, гровера
  4. арматура

Инструменты

  1. сварочный аппарат
  2. болгарка
  3. дрель
  4. самодельный дыракол
  5. набор гаечных ключей
  6. молоток
  7. станок для опрессовки траков

Пошаговый процесс создания гусеницы вездехода своими руками.

Первым делом следует раздобыть транспортерную ленту, выглядит она вот так. Так же нужна будет профтруба прямоугольного сечения. Ну и естественно крепеж в виде: болтов, гаек, шайб, граверов. Сначала делаем заготовки траков согласно ширине изготавливаемой гусеницы, пилим болгаркой и складываем в стопочку) После чего этим заготовкам нужно предать нужную форму и опрессовать на специальном самодельном станке. Для наглядности давайте посмотрим, как это делает профессионал, 40 секунд на опрессовку одного трака -это вам не шутка ребята)

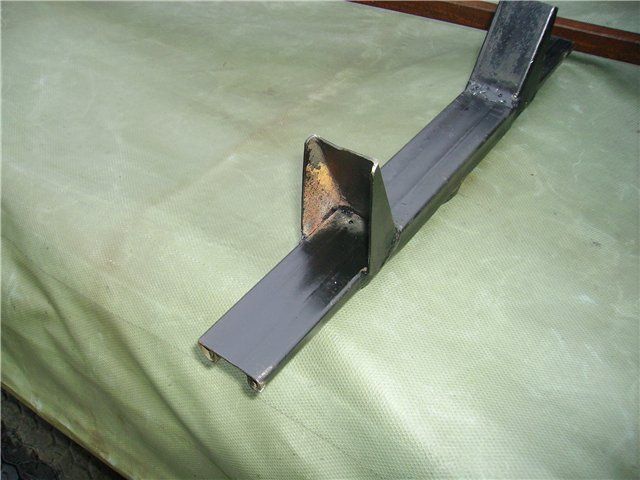

Желательно концы немного смазывать отработанным маслом После того как траку будет предана правильная форма, на него еще нужно наварить клыки-ограничители. В верхней части дополнительно наваривается арматура в виде буквы «V» Вообщем такой трак должен получиться.Предварительно нужно провести проверку и подгонку непосредственно уже на месте установки самой гусеницы. Затем уже можно приступать к сборке гусеницы, но предварительно надо в транспортерной ленте проделать отверстия, в основном используется вот такой самодельный инструмент. Трубка заточенная с торца, а сбоку отверстие для изъятия рубленной резины. Траки тоже сверлятся дрелью по 2 отверстия на каждый край. Далее уже собираем гусеницу в единое целое. Вот таким образом делают самодельные гусеницы для вездеходов, как видите вполне реально сделать это самостоятельно, что значительно удешевит стоимость собираемого вами вездехода.

Как сделать гусеницы для вездеходов своими руками: чертеж, конструкция и комплектующие

Изготовление гусениц на вездеход своими руками позволяет построить оригинальную конструкцию, обеспечивающую высокую проходимость на зыбком грунте и снежном покрытии. В основе ходовой части вездехода могут использоваться стандартные покрышки или металлические колеса с треугольными выступами. Для изготовления гусеницы применяется транспортерная лента с дополнительными элементами из стального профиля.

Виды гусениц

Гусеничные ленты подразделяются на несколько разновидностей:

  1. По материалу звеньев. Например, для тяжелой техники используются сборные ленты из металлических элементов, соединенных пальцами. Звенья могут изготавливаться по технологиям литья, штамповки или сварки. Для легких или самодельных машин используют резиновые гусеницы, отличающиеся сниженной массой и низким уровнем шума.
  2. По конструкции и типу смазки шарнира. В самодельных гусеницах на вездеход вместо шарниров часто используется эластичная лента с внутренним армирующим слоем, которая не требует смазки в процессе эксплуатации.
  3. По типу зацепления ведущего колеса и конструкции опорных катков. В самодельной технике используются стандартные колеса от легковых автомобилей, крутящий момент передается за счет силы трения. Встречаются гусеничные снегоболотоходы с металлическим ведущим колесом, которое оснащено зубьями для зацепления со звеньями гусеничной ленты.
Читать еще:  Сеялка для посадки чеснока

Как подобрать для своего вездехода

При подборе гусеницы на уже построенный снегоболотоход требуется учитывать длину опорной плоскости и конструкцию ходовой части. В утилитарных вездеходах возможно использование гусеницы из покрышек (от колесных тракторов или сельскохозяйственной техники), которые лишены боковой части. Беговая дорожка надевается на штатные шины техники, для регулировки натяжения необходимо перемещать одну из осей. От корректности натяжения зависит ресурс самодельной гусеницы, при плохом контакте происходит ускоренный износ шин на колесах и внутренней части ленты.

Возможно применение гусеницы, изготавливаемой по технологии сварки из отдельных звеньев, которые соединяются пальцами на шплинтах. Конструкция аналогична используемой на гусеничных тракторах, в конструкцию ходовой части вездехода требуется ввести двойные опорные катки и ведущие колеса с зубчатым венцом. Недостатком является повышенный вес и шум при движении. Для снижения уровня шума устанавливаются резиновые накладки, которые требуется менять по мере износа.

Для машин заводского изготовления предлагаются оригинальные комплектующие.

Например, гусеница для вездехода «Штурм» изготовлена из монолитной эластичной ленты, оборудованной симметричными грунтозацепами. Движитель имеет ширину 500 мм, что позволяет передвигаться по грязи и снегу. В конструкции предусмотрены усилители, не позволяющее ленте сойти с колес при резких маневрах. На машинах «Странник» используются эластичные ленты из морозостойкой резины с внутренней армирующей сеткой, предусмотрены боковые зацепы для удержания.

Как сделать гусеницу своими руками

Для изготовления гусеничной ленты требуется подготовить комплектующие и инструменты:

  • ленту от транспортера;
  • металлический профиль прямоугольного сечения;
  • крепежи;
  • сварочный агрегат;
  • оборудование для обрезки деталей (например, болгарку);
  • электрическую дрель;
  • гаечные ключи;
  • молоток;
  • приспособление для установки металлических элементов в резиновую ленту.

Общий алгоритм изготовления движителя:

  1. Нарезать металлический профиль на отрезки, соответствующие ширине будущего движителя.
  2. Деформировать элементы на оправке, добиваясь формирования зацепов на концах.
  3. Приварить на кондукторе наклонные упоры, предотвращающие сход гусеницы при движении с опорных катков.
  4. Прикрепить сваркой к внешней стороне отрезок арматуры, повышающий проходимость на зыбком грунте.
  5. Разрезать эластичное полотно на симметричные полосы, ширина отрезка определяется на стадии проектных работ.
  6. Просверлить или пробить в резиновом полотне отверстия, через которые крепятся металлические детали.
  7. Просверлить в звеньях отверстия для фиксации к резиновому основанию.
  8. Прикрепить звенья болтами, предусматривая установку металлической прокладки.
  9. Соединить концы полученного движителя стальными накладками и винтами с гайками, а затем установить конструкцию на вездеход.
  10. Отрегулировать положение натяжного ролика и проверить работоспособность машины. При обнаружении повреждений провести доработку и усилить конструкцию.

Чертежи

Перед тем как изготовить движитель, необходимо разработать чертежи будущей конструкции. В схеме учитываются точки установки опорных катков и ведущего колеса. Необходимо сделать натяжитель с дополнительным катком, который позволяет компенсировать растяжение ленты из резины или композита в процессе работы. Если планируется использование ведущего колеса с цевочным зацеплением, то прорабатывается конфигурация треугольных выступов, которые будут контактировать с соответствующими окнами в гусеничной ленте.

Установка

Полученная конструкция надевается на ходовую часть вездехода, на которой находится ведущее колесо и натяжной ролик. Резиновые покрышки располагаются по центру ленты, установка упоров и изгиб металлических элементов обеспечивают удержание гусеницы при маневрировании. Ведущие колеса изготовлены из стального барабана, на котором имеются накладки треугольного сечения.

Читать еще:  Газель самосвал своими руками пошаговая инструкция

Детали соединены между собой сваркой, колесо крепится к ступице ведущего моста болтами. В конструкции предусмотрены тормоза с раздельным приводом, позволяющие изменять направление хода.

Поломки и возможность ремонта

К основным поломкам гусеничных лент, сделанных самостоятельно или в кустарных условиях, относят обрыв эластичного основания или изгиб металлических накладок. Для восстановления работоспособности конструкции требуется разобрать болтовые соединения и произвести замену вышедших из строя деталей. Рекомендуется производить профилактический осмотр движителя после каждой поездки, не допускается хранение вездехода с загрязненной ходовой частью.

При нарушении соосности катков возрастает нагрузка на ходовую часть и ленту. Причиной дефекта является разрушение подшипников или слабая затяжка болтов, удерживающих мосты на раме вездехода. Регулярный профилактический осмотр ходовой части самодельного снегоболотохода позволяет обнаружить и устранить неисправности до момента повреждения гусеничной ленты.

Как сделать гусеницу своими руками: способы и пошаговый мастер-класс как и из чего изготовить гусеницу (115 фото + видео)

Вездеходы – это универсальное средство передвижения, которое сможет доставить вас в нужное место при катастрофически плохих погодных условиях.

Наиболее часто вездеходы используются в северной и восточной части нашей большой страны, где преобладают морозы, сильные дожди и местность по которой не может проехать обычный автомобиль.

Следует отметить, что вездеходы передвигаются при помощи колёс и гусениц. Последнее как раз любит часто ломаться и доставлять своим хозяевам кучу проблем по ремонту или полной замене этого комплектующего.

Как уже можно было догадаться речь пойдёт о том, как сделать гусеницы для вездехода своими руками.

Краткое содержимое обзора:

Гусеницы для вездехода

Как правило, гусеницы для самодельных вездеходов делают из высокопрочной транспортёрной ленты, которая хорошо поддаётся разного рода деформациям во время езды. Она не требует за собой особого ухода, все что вам нужно, это время от времени очищать её от грязи.

В ленте имеются профтрубы с характерным сечением, именно с их помощью вездеход может преодолевать расстояния в самую неблагоприятную погоду.

Итак, давайте теперь подробнее поговорим о создании гусениц. Для работы вам понадобятся следующие материалы:

  • Болты и гайки различных форм и размеров.
  • Профтруба с сечением.
  • Массивная арматура.
  • Транспортерная лента.

Также в вашем арсенале должны быть такие инструменты:

  • Мощная дрель.
  • Сварочный аппарат.
  • Большой молоток.
  • Универсальный набор гаечных ключей.
  • Станок опрессовывающий траки.

Исходя из размеров гусеницы, нужно подготовить соответствующие болты и гайки. Далее возьмите арматуру и начните придавать ей округлую форму с помощью опрессовывающего станка. Затем сварочным аппаратом необходимо наваривать вверху арматуры букву V.

Для более детального понимания действий советуем посмотреть видео, как сделать гусеницы своими руками.

После проделанный работы у вас получится самодельный трак, который нужно прикрепить к другому траку и т. д. Результатом работы будет надёжная гусеница для вездехода.

3 способа сделать гусеницы на «Ниву» своими руками

Каждый водитель лично для себя решает, покупать ли ему гусеницы или делать своими руками. Мы рассмотрим оба аспекта, но каждый из них целесообразен только в том случае, если автомобиль ездит не только по магистральной трассе. Гусеницы – отличный способ повысить проходимость машины в условиях бездорожья, и для многих автомобилистов такой тюнинг является необходимостью. Стоит ли покупать гусеницы для «Нивы», если можно сделать их своими руками?

Читать еще:  Как сделать редуктор своими руками

Проблемы с транспортировкой невероятно тяжёлого лагерного снаряжения и привязкой к общественному транспорту охотничьих угодий являются насущными для каждого охотника. Внедорожник, даже такой, как «Нива», эти проблемы решает лишь частично, поскольку остаются препятствия в виде буераков, косогоров и бездорожья, с которыми автомобиль на стандартных колёсах не справляется. Возникает острая необходимость перевести свой транспорт на гусеничный ход. Как сделать гусеницы для Нивы тремя способами, в каких случаях лучше купить готовые?

Конструкция механизма

При производстве гусениц используется специальная резина с особым веществом в составе, благодаря которому даже агрессивные погодные условия не снижают их прочность и эластичность. Вес одной гусеницы может варьироваться в пределах 75 — 110 кг, на что влияет конструкция изделия и его тип. Несмотря на такой вес, преображение «Нивы» в вездеход не представляет собой ничего сложного, поскольку гусеница легко перекатывается по земле, нет необходимости её поднимать или тащить.

В конструкции гусеничного движителя также нет ничего сложного – мощная металлическая рамка по форме треугольника, один большой каток вверху и пять пар или больше меньшего размера внизу. На них и одевается гусеница.

Классическая ступица колеса устанавливается в верхний каток, далее она сажается на жёсткую сцепку, чтобы при вращении ступица передавала вращательные движения всей конструкции. Ключевое преимущество заключается в возможности поворачивать руль как при наличии колёс. При необходимости гусеницы для автомобиля снимаются и заменяются обычными колеёами.

Для чего нужны гусеницы? Плюсы и минусы конструкции

Основу аудитории водителей, устанавливающих гусеницы на машину, составляют экстремалы, охотники и рыболовы, которые в погоне за первозданными красотами и максимальным комфортом не скупятся на элементы модернизации авто. Учитывая цели использования собственного авто и размер своего кошелька, выбирать между покупкой гусениц и их самостоятельным изготовлением придётся самостоятельно. Если на бездорожье вы выезжаете крайне редко, и чаще всего ваша «Нива» видит только магистральную трассу, смысла в покупке нет.

Если же вы увлекаетесь рыбалкой и охотой, то увеличить проходимость транспортного средства за счёт подобной модификации жизненно необходимо для того, чтобы осваивать новые кордоны, а также безопасно, быстро и с комфортом добираться до так называемых рыбных мест. После установки можно заметить следующие положительные изменения:

  1. Существенно повышается уровень комфорта во время движения по бездорожью, разница между колёсами и гусеничным ходом ощущается сразу.
  2. Повышается скорость машины при передвижении по заснеженной, болотистой или песчаной местности. Показатели достигают 80 км/ч.
  3. Проходимость транспортного средства также увеличивается и данный параметр можно сравнить с показателями проходимости трактора «Беларусь». Единственное ограничение заключается в величине дорожного просвета, который для «Нивы» составляет 30 см.

Первые гусеницы на авто появились ещё около 100 лет назад и за это время автолюбители оценили их преимущества в полной мере, однако недостатки также существуют:

  1. Комплект гусениц стоит дорого, а при изготовлении самодельной конструкции не обойтись без базовых навыков и дополнительного оборудования.
  2. Косогоры, холмы и местность с резкими перепадами высот могут стать проблемой для системы подрессоривания и трансмиссии, поскольку автомобиль такого размера требует большей площади гусеничного модуля.
  3. Переехать упавший ствол дерева или подобное препятствие тоже не всегда получится.
